Le MSLC-2™ de Woodward fonctionne avec la commande DSLC-2™ pour assurer la synchronisation et le contrôle de la charge sur les disjoncteurs utilitaires et intertie. La combinaison MSLC-2/DSLC-2 fonctionne sur un réseau de communication Ethernet pour contrôler des applications simples ou complexes de générateur. Cette combinaison, 32 DSLC-2 et 16 MSLC-2, fournit une gestion de l’alimentation électrique à unités multiples, à segments multiples, des services publics et des interconnexions pour les réseaux électriques complexes. Contrôle les niveaux d’importation et d’exportation à l’échelle de l’usine tout en fournissant toujours des transferts de charge sans butées avec utilité.
La commande MSLC-2 combine la synchronisation, la fermeture du bus mort, le capteur de charge utilitaire/intertie, le contrôle de charge de base, le contrôle d’import/export, le VAR, le facteur de puissance et une commande de processus maître dans un boîtier puissant.

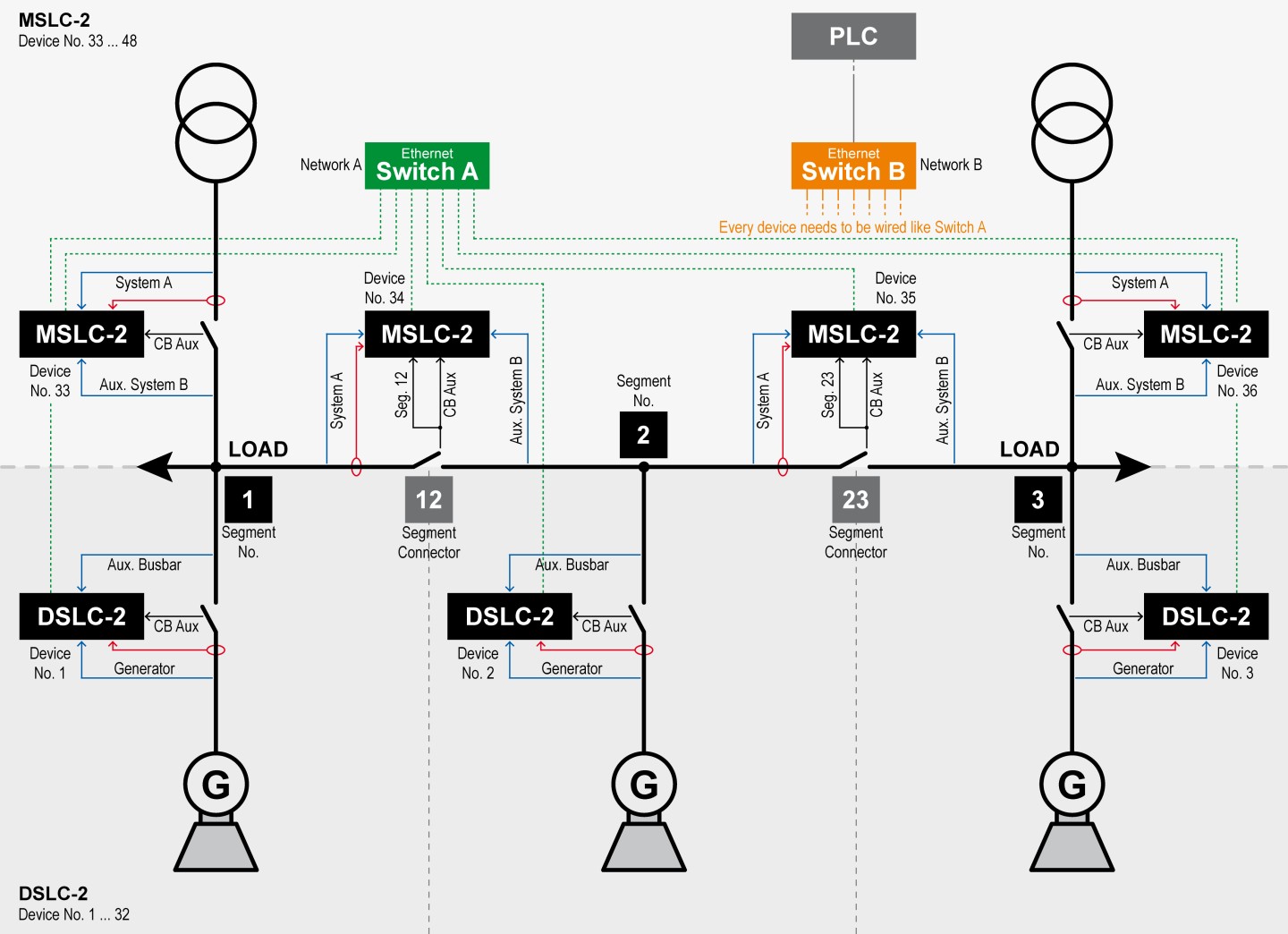

Le MSLC-2 permet l’adaptation de phase ou la synchronisation de fréquence de glissement, avec adaptation de tension, à travers un disjoncteur de service public ou d’interconnexion. La combinaison MSLC-2/DSLC-2 peut gérer plusieurs connexions de services publics avec un maximum de 8 segments de bus dans une application.
Le capteur de charge et le contrôle de la charge du MSLC-2 détectent la puissance efficace réelle et fournissent un chargement et un déchargement sans secousses sur un réseau électrique. Les modes de charge de base, d’importation/exportation, de traitement et de déchargement des services publics contrôlent la puissance KW entre différentes sources d’énergie en même temps que la puissance réactive, le VAR et le facteur de puissance. La puissance réactive est également mise en marche et arrêtée pour assurer le bon déroulement des transactions de charge entre les réseaux électriques.
Le MSLC-2 communique via Ethernet, avec Ethernet redondant maintenant disponible, pour contrôler la charge réelle et réactive contre l’utilitaire par des générateurs équipés de DSLC-2.
Le mode disjoncteur de couplage permet la synchronisation entre plusieurs systèmes de génératrices. Les segments sont connectés et la puissance peut être mesurée à travers un intertie, mais aucun contrôle de charge n’est fonctionnel lorsqu’il est en mode Fonctionnement du bris d’égalité.
