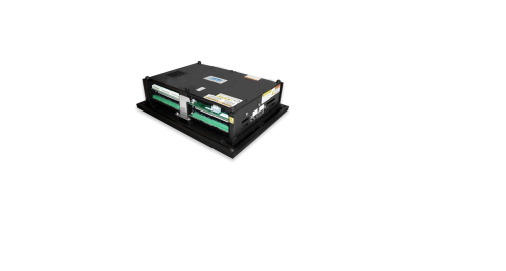

Les contrôleurs industriels GTC100 et GTC200 offrent une commande robuste et économique pour une grande variété d’applications de turbines à gaz bi-carburant. Le GTC100 contrôle les turbines à arbre unique et le GTC200 contrôle les machines à deux arbres. La technologie des microprocesseurs industriels est couplée à un système d’exploitation en temps réel éprouvé pour fournir des performances fiables et déterministes requises pour les applications sensibles au taux de récursion. Des entrées et sorties dédiées (E/S) sont disponibles à bord pour les signaux de commande des touches, tandis que les E/S d’extension sont utilisées pour d’autres paramètres moins sensibles.
La quincaillerie modulaire se prête au montage en cloison. Les spécifications environnementales permettent aux contrôleurs GTC100/200 de sortir de la salle de contrôle et de se rapprocher du moteur principal. Dans de nombreux cas, il peut être monté directement sur le patin. En règle générale, les régulateurs GTC100/200 sont situés dans un boîtier adapté aux exigences spécifiques de l’environnement du site.
En interne, la commande est structurée avec des modules de calcul, d’I/O et d’alimentation électrique appropriés qui sont empilés pour éliminer le besoin d’une carte mère. Le coût du matériel est considérablement réduit. Les terminaisons de câbles sont prévues sur les bords supérieur et inférieur des modules au moyen de connecteurs à déconnexion rapide et de connecteurs femelles adaptés à l’usage industriel. L’alimentation de commande est fournie par une source externe de 24 Vdc.
Les contrôleurs GTC100/200 contiennent les E/S et le logiciel de contrôle du carburant du cœur nécessaires pour contrôler une turbine à gaz industrielle à un ou deux arbres et à deux combustibles. Les E/S et le logiciel sont configurables pour répondre aux besoins spécifiques de la plupart des applications. En plus des algorithmes de contrôle du carburant primaire, le séquençage des colis et la surveillance de la protection s’effectuent facilement à l’aide d’E/S embarquées de rechange ou d’E/S distribuées externes.

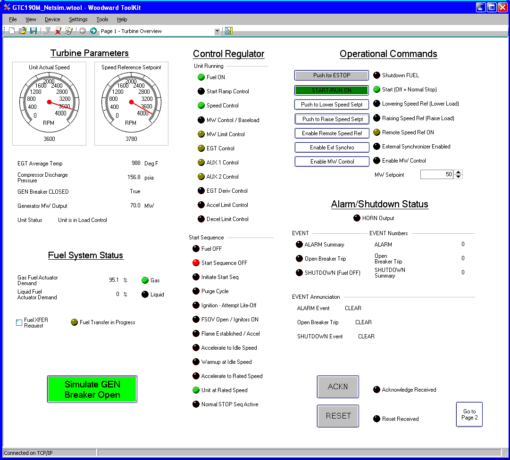

Les contrôleurs GTC100/200 ont un total de trois ports série. Un port est dédié au service du contrôleur. Cette interface permet à l’utilisateur de connecter un PC/ordinateur portable qui exécute un programme d’outils de service Woodward (voir Ingénierie et accès au service). Les variables système peuvent être visualisées, configurées et réglées pour répondre aux besoins de l’application spécifique. Les deux autres ports sont d’usage général et utilisent les protocoles Modbus® *. Ils peuvent être configurés pour communiquer avec une variété d’appareils et de systèmes externes (IHM, DCS de l’usine, etc.).
* — Modbus est une marque de Schneider Automation Inc.
