3151A Robinet à eau
La vanne d’eau 3151A est conçue pour être utilisée avec des pompes centrifuges haute pression. Elle fournit un débit de dérivation mesuré pour la stabilité de la pompe et l’équilibre thermique. La vanne d’eau est principalement construite en acier inoxydable. Un manchon remplaçable en acier inoxydable trempé et durci se trouve dans la zone de la bride de vidange du corps de vanne. Il protège le corps contre les dommages dus à la cavitation. Le manchon peut être tourné d’un quart de tour ou peut être remplacé pour prolonger la durée de vie de la vanne en cas d’utilisation dans des conditions difficiles.
La céramique est utilisée sur les pièces des vannes de dosage et des vannes de régulation pour prévenir le grippage et la corrosion. Elle est également utilisée pour résister à l’érosion dans une zone soumise à des courants d’eau à grande vitesse. Ces caractéristiques de conception rendent la vanne 3151A très résistante à l’érosion, à la corrosion et à la cavitation.
La vanne d’eau est conçue pour mesurer jusqu’à 250 L/min (66 gal US/min) avec des pressions d’entrée de 2413 à 10 342 kPa (350 à 1500 psig). Le débit minimum est de 3,8 L/min (1 gal US/min), selon la pression d’entrée. La précision du débit est de 5,0 % du point ou de 0,5 % du débit maximal. La valeur la plus élevée étant retenue.
Le matériau d’étanchéité standard permet un fonctionnement avec des températures d’eau allant jusqu’à 66 °C (150 °F). La température minimale de fonctionnement est de 0 °C (32 °F).

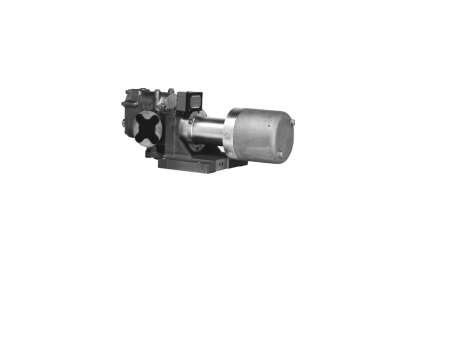

Actionneur EML100
L’actionneur EML100 se compose d’un servomoteur sans balais haute performance et d’un réducteur planétaire de précision avec deux capteurs de position d’arbre de type résolveur. L’utilisation d’une boîte de vitesses à haut rendement facilite l’utilisation d’une bande passante élevée pour les systèmes d’asservissement. Un résolveur fournit une rétroaction sur la position du rotor du moteur. D’autres résolveurs fournissent une rétroaction précise sur la position de l’arbre de sortie. Le train d’engrenages est équipé d’un limiteur de couple à friction pour permettre un impact à pleine vitesse dans les butées mécaniques rigides sans dommage.
L’EM Driver contrôle la position de l’actionneur EML100 et de la vanne d’eau. La demande pour l’EM Driver est fournie par une commande de turbine séparée. La commande peut être calibrée de manière à ce que le robinet d’eau suive de près le programme de débit de carburant afin d’éviter insertion d’eau indésirable pendant les oscillations de la charge de la turbine.
L’actionneur 3151A Water Valve/EML100 est utilisé dans le cadre d’un système de réduction des émissions d’oxyde nitreux d’une turbine à gaz. L’unité mesure l’eau dans la chambre de combustion d’une turbine à gaz industrielle, abaissant ainsi la température de combustion. Cet ensemble est conçu pour être utilisé avec le Woodward EM Digital Driver ou le Woodward 24 V DVP.
