L’interface opérateur OpView™ est un poste de travail à écran tactile couleur qui sert d’annonciateur et de panneau de commande pour les modèles 505, 505E de Woodward, et 5009 commandes numériques. Le poste de travail permet à l’opérateur de visualiser à distance l’entrée de commande, modifiez les points de consigne de la commande et émettez des commandes en mode exécution. L’interface opérateur OpView est un ensemble de matériel d’écran tactile industrialisé et un logiciel développé par Woodward. Ce programme standard permet à l’OpView pour sélectionner automatiquement les écrans corrects en fonction des paramètres de la commande configuration. Aucune configuration de champ n’est nécessaire.
OpView™ Operator Interface
- Sélection automatique de l’écran en fonction de la configuration de la commande
- Journal d’alarme/de voyage avec enregistrement de l’heure et possibilité d’impression
- Écrans de contrôle du système graphique
- Affiche tous les paramètres du régulateur et de la turbine
- Écrans d’I/O discrètes et analogiques pour un dépannage amélioré

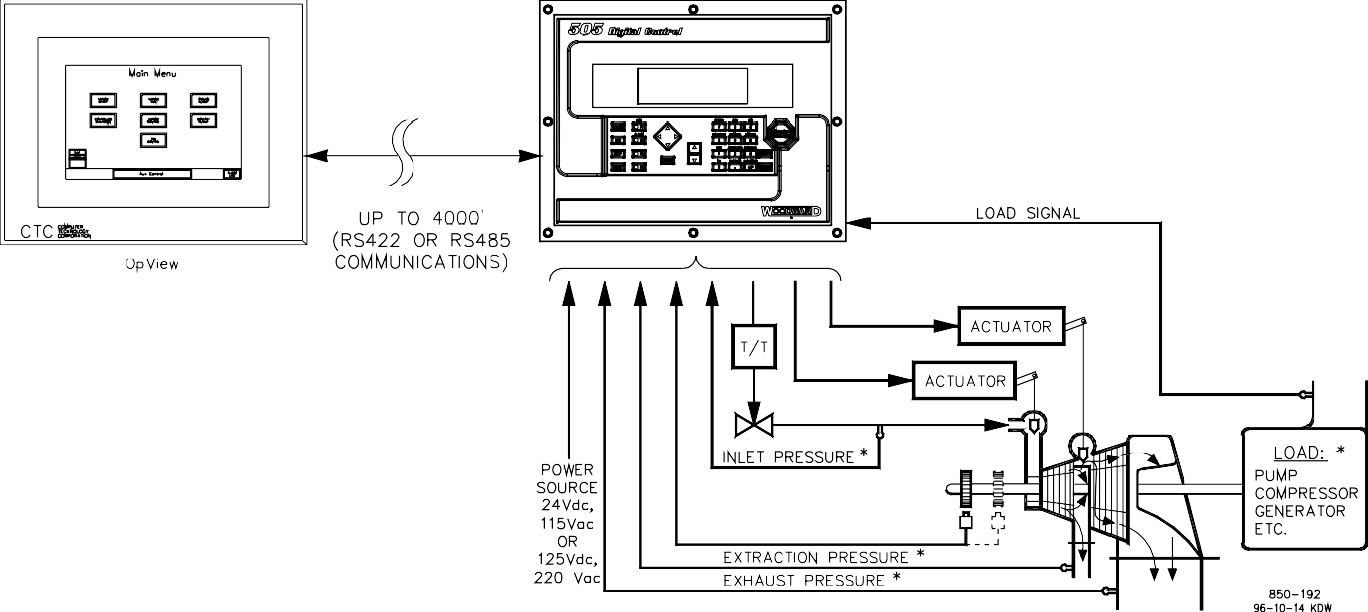

En connectant l'interface opérateur OpView à l'un des ports Modbus® *505, 505E ou 5009, l'OpView configure automatiquement ses écrans en fonction de l'application programmée de la commande. Si la commande n'est pas configurée pour accepter les commandes d'interface OpView, l'interface OpView fonctionne uniquement comme moniteur système. Une fois la commande programmée pour s'interfacer avec l'interface opérateur OpView, toutes les opérations en mode Run peuvent être surveillées et exécutées via l'OpView (démarrage, arrêt, activation/désactivation du mode, augmentation/diminution de la consigne). Grâce aux communications RS-422 ou RS-485, l'interface OpView peut être installée jusqu'à 1200 m (4000 ft) de la commande numérique.
* — Modbus est une marque de Schneider Automation Inc.

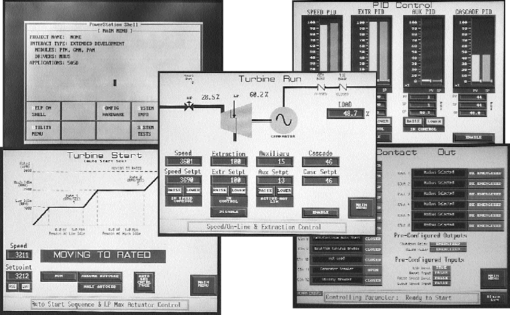

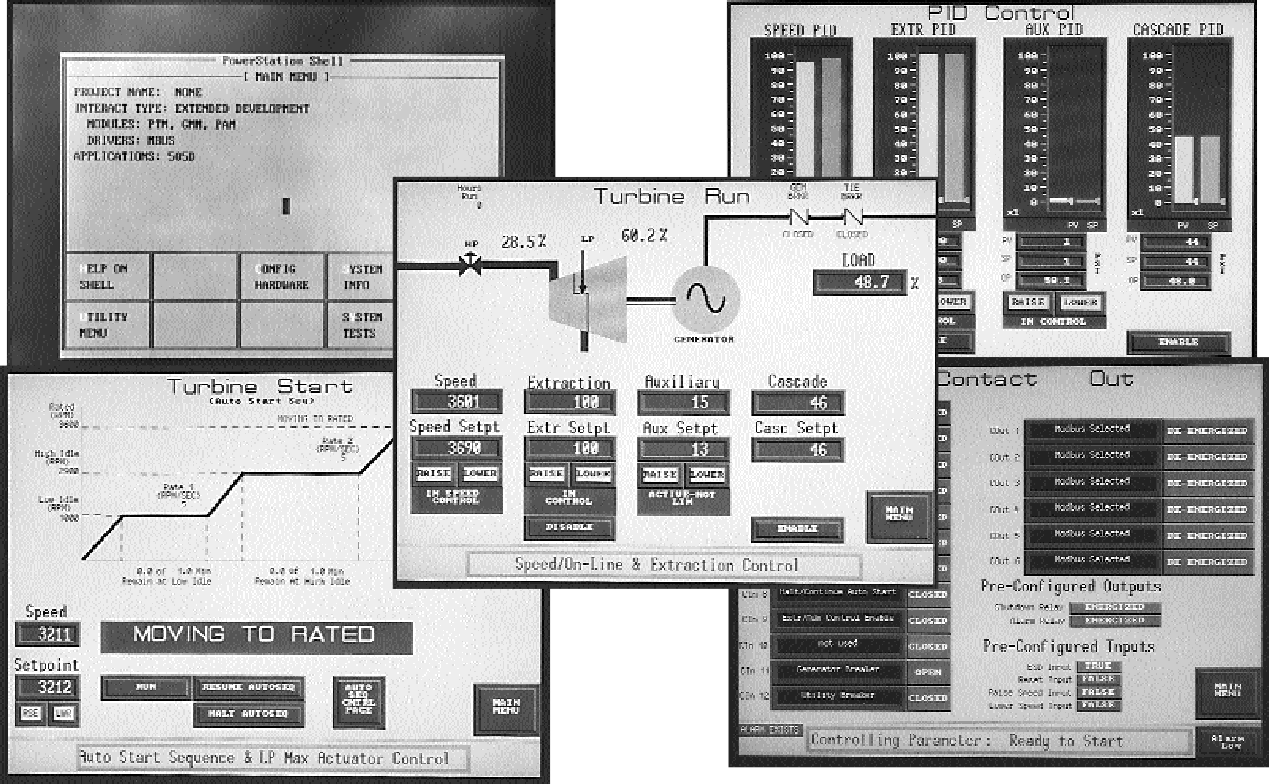

Des écrans tactiles conviviaux sont disponibles pour permettre aux opérateurs de surveiller, contrôler et dépanner un système localement ou à distance.
Ces écrans s'affichent :
- Tous les paramètres de contrôle
- État de la séquence de démarrage
- Renseignements sur la turbine
- Informations relatives au générateur
- Informations sur la vitesse, l'extraction, l'Aux, le Casc et le Limiteur
- Informations d'entrée/sortie analogiques
- État des entrées/sorties
- Informations sur l'alarme et l'arrêt du système
