Les actionneurs R-11 et R-30 acceptent un ordre de position et utilisent un courant continu sans balais moteur électrique entraînant une boîte de vitesses intégrée pour déplacer l’arbre de sortie à travers 73 degrés de rotation de la position de sortie. La conception modulaire en métal coulé comprend un module de commande électronique et carter de moteur intégré qui se fixent directement sur l’unité de commande électronique montage de la boîte de vitesses. La course de 73 degrés permet le raccordement de l’actionneur directement sur les papillons des gaz, éliminant ainsi la nécessité d’utiliser des papillons intermédiaires sujets aux défaillances. la liaison. Cette course de rotation plus importante permet également d’obtenir un rendement de travail plus utile que celui de l avec le même couple de sortie, mais avec une course de rotation moindre. (Pour en savoir plus informations sur le travail par rapport au couple, voir la note d’application Woodward 51214).
Les actionneurs R-11 et R-30 acceptent tous les deux un signal de commande de position provenant de quelques un autre dispositif de commande pour positionner l’arbre de sortie de l’actionneur. La sortie des actionneurs L’arbre est déplacé pour s’adapter à la position désirée Le retour électronique interne assure l’arbre de sortie se déplace avec précision dans la position souhaitée. Ces actionneurs acceptent soit un signal de commande 4 à 20 mA, 0 à 200 mA ou PWM (modulé en largeur d’impulsion) tout en fournissant un signal de position de l’arbre de sortie de 4 à 20 mA que les dispositifs externes peuvent transmettre. Utilisation comme retour direct de la position de l’arbre de sortie. Trois entrées TOR sélectionnent l’entrée le type de signal d’entrée de commande à utiliser et la direction de l’arbre de sortie sur un augmentation du signal de commande. Une seule sortie discrète peut indiquer quand un arrêt est nécessaire est actif. Un interrupteur à clé alimente en toute sécurité le module de contrôle interne et tout en maintenant l’unité connectée à la source d’alimentation du système. Un accès permet d’effectuer les raccordements électriques directement sur le module de commande dans l’armoire de commande. le boîtier de l’actionneur et tout le câblage passe par des écrous de presse-étoupe pour maintenir une entrée d’air. Indice de protection IP67. Les actionneurs peuvent fonctionner sur une plage de température de -40 °C à +105 °C. Une partie de la précision de la position est compromise entre -40 °C et –30 °C.

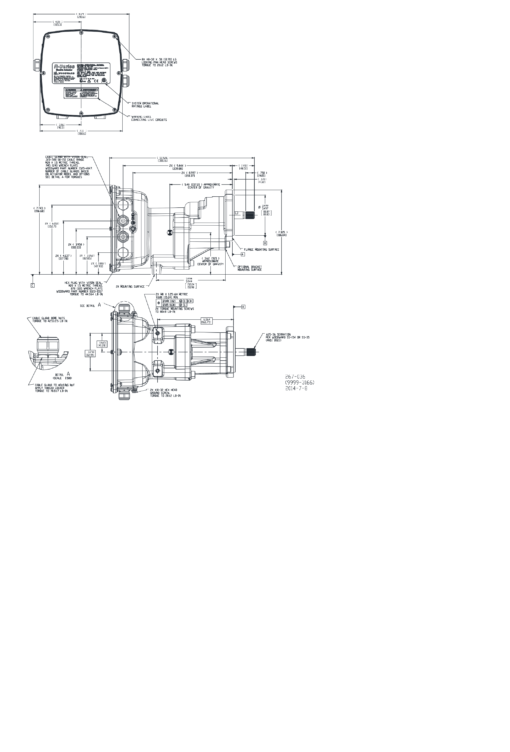

Cette spécification de produit décrit les numéros de pièce 8410-001 (R-11) et 8410-002 (R-30).
