Le ProTechTPS utilise une triple architecture modulaire redondante et une logique de vote à 2 sur 3 pour déterminer avec précision les conditions dangereuses et s’assurer qu’aucune défaillance à un seul point n’affectera la fiabilité ou la disponibilité du système. Avec cette conception, les pannes du système (commutateurs, transducteurs, modules) sont détectées, annoncées et peuvent être réparées ou remplacées pendant que le système surveillé continue à fonctionner en ligne.
Conçu pour protéger en toute sécurité les équipements rotatifs à grande vitesse dans les applications critiques, le temps de réponse total de cet automate programmable de sécurité est inférieur à 12 millisecondes pour ses modèles de sortie à vote indépendant et à 20 millisecondes pour ses modèles à 2 sur 3 votes.
Selon la conception du système, le ProTechTPS peut être acheté avec deux sorties de relais de déclenchement à double redondance utilisant une architecture votée de 2 sur 3, ou avec trois sorties de relais de déclenchement indépendantes non votées (généralement utilisées pour l’interface avec un assemblage de blocs de déclenchement basé de 2 sur 3). Les entrées et sorties programmables, les affichages de vitesse 4-20 mA et les communications Modbus® * facilitent l’intégration de cet automate de sécurité dans tout système de sécurité de l’installation ou sa fonction de système de sécurité autonome.
* — Modbus est une marque de Schneider Automation Inc.

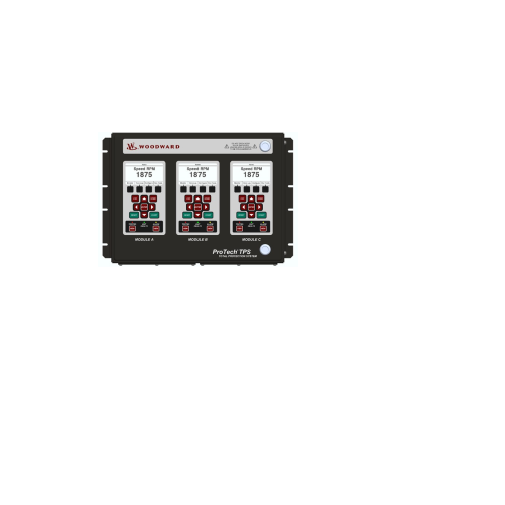

Le ProTechTPS est disponible en modèles encastrés conçus pour être installés à l’intérieur d’une porte avant d’armoire standard de 24″ (610 mm), ou en modèles conçus pour être montés en cloison sur un mur ou un patin près du groupe turbine. Conçu pour les environnements difficiles lorsqu’il est installé à l’intérieur d’un boîtier, cet appareil a un indice de protection IP56 (protégé contre la poussière et complètement protégé contre les jets d’eau d’une force similaire à celle d’une mer forte).
Conçu pour une haute fiabilité, chaque module ProTechTPS (A, B, C), selon le modèle acheté, accepte deux entrées haute tension (90-240 Vac / 100-150 Vdc) ou une entrée haute tension (90-240 Vac / 100-150 Vdc) et une entrée basse tension (18-32 Vdc). Cette conception fonctionne sur la base d’une sélection de signaux élevés, ce qui permet à l’appareil de fonctionner pleinement avec l’une ou l’autre ou les deux sources d’alimentation disponibles.
