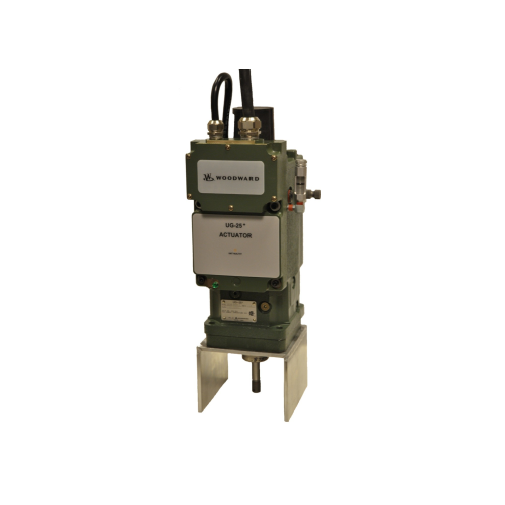

L’actionneur Woodward UG-25+ est un actionneur amplifié mécanique-hydraulique commandé par microprocesseur pour la commande des moteurs diesel, à gaz, bi-énergie et des turbines à vapeur, et obtient le muscle nécessaire à partir d’un moteur standard de type UG. Il prend un signal de commande de position standard de 4 mA à 20 mA d’un système de commande électronique et le convertit en un signal proportionnel de 42 degrés de position de l’arbre terminal pour contrôler le débit de carburant du moteur.
Cet actionneur à action rapide et à haut rendement n’a besoin d’aucun dispositif auxiliaire tel qu’un booster de démarrage ou un refroidisseur d’huile. Deux versions de sortie de travail sont disponibles : 34 J (25 lb-pi) et 41 J (31 lb-pi) avec des vitesses continues maximales de 1200 tr/min (vitesse de rotation de l’arbre d’entraînement) pour la pompe de 22,22 mm (0,875 po) et de 15,88 mm (1 700 tr/min) pour la pompe de 0,625 po (15,88 po).
L’actionneur UG-25+ utilise une pression de fonctionnement interne de 1034 kPa (150 psi) avec une pompe à huile interne entraînée par l’arbre d’entraînement de l’actionneur. La pression d’huile est maintenue par un système de soupape de sûreté avec vidange vers un carter d’huile interne. Aucune alimentation en huile séparée n’est nécessaire.
