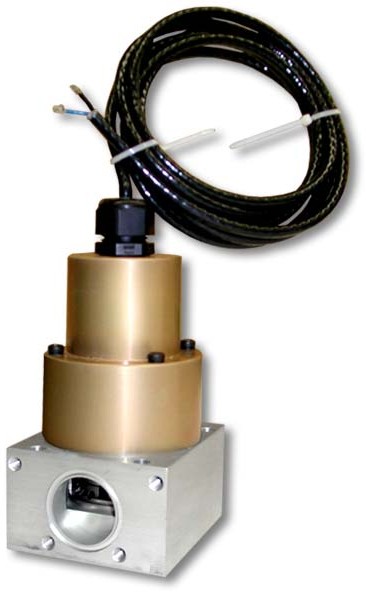

La SOGAV (électrovanne d’admission de gaz à commande électromagnétique) 36 est une vanne d’admission de gaz à commande électrique et à haut rendement pour l’admission de carburant dans le collecteur (orifice). La soupape SOGAV 36 est conçue pour les moteurs à quatre temps, turbocompressés, au gaz naturel ou bicarburant. Une vanne SOGAV 36 est requise pour chaque bouteille.
La vanne SOGAV est la partie électromécanique d’un système global d’admission de combustible Woodward composé de :
- In-Pulse™ commande électronique de l’injection de carburant
- Régulation de la vitesse principale/du rapport air/carburant/du séquencement du moteur (doit réguler la pression du collecteur d’air et du collecteur de gaz ainsi que l’admission de carburant)
- Autres vannes, actionneurs, régulateurs, capteurs, câbles et dispositifs de sécurité nécessaires
Le réglage se fait par la durée d’ouverture de la vanne et/ou la modulation de la pression du gaz.
La vanne SOGAV 36 est généralement adaptée (mais pas uniquement) aux moteurs dont le diamètre d’alésage est compris entre 150 et 180 mm. Une analyse de dimensionnement approfondie doit être effectuée pour toute nouvelle application, car les propriétés du carburant et l’utilisation du moteur peuvent influer sur le choix des soupapes.
L’électro-aimant à noyau E de la vanne SOGAV36 a une course courte et une force de sortie élevée, ce qui permet une réponse rapide et constante en ouverture et en fermeture. La vanne est un clapet à clapet de type frontal avec de multiples rainures concentriques. La plaque de dosage mobile est sollicitée par ressort et par pression dans le sens de la fermeture.
