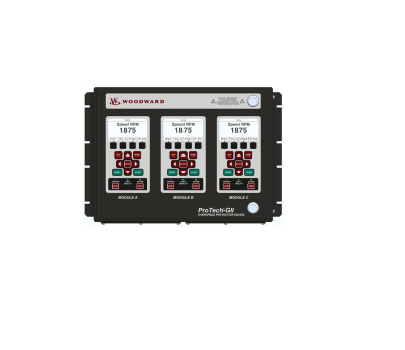

ProTech-GII Overspeed Protection Device

Le ProTech-GII de Woodward est un dispositif de protection de survitesse triple redondant pour turbines vapeur, gaz et hydrauliques : réponse en 12 ms, certifié SIL-3, conforme API 670 et API 612. Fourniture et essais par NCG.

Description et caractéristiques du produit

Informations complémentaires

Type

Protection de survitesse triple redondante

Architecture

3 modules, relais votés 2 sur 3 ou indépendants

Certification

IEC 61508 SIL-3, conforme API 670 et API 612

Temps de réponse

12 ms

Plage de vitesse

0,5 à 80 000 tr/min

Alimentations

HV/HV ou HV/LV (90-240 VAC / 100-150 VDC, 18-32 VDC)

Montage

Encastré ou mural, IP56 en coffret

Références

8237-2594 à 8237-2601

Documentation

Product Spec 03370 ; Manual 35086

À quoi sert le ProTech-GII ?

Le ProTech-GII est un dispositif de protection de survitesse conçu pour arrêter en sécurité les turbines vapeur, les turbines à gaz et les turbines hydrauliques de toutes tailles. Il surveille la vitesse et l’accélération du rotor grâce à des capteurs magnétiques actifs ou passifs, et commande le déclenchement des vannes d’arrêt dès qu’il détecte une survitesse ou une suraccélération.

Une architecture triple redondante

Le ProTech-GII se compose de trois modules (A, B et C). Selon le modèle, il délivre deux sorties de déclenchement double redondantes en vote 2 sur 3, ou trois sorties indépendantes non votées destinées à un bloc de déclenchement 2 sur 3. Il est certifié IEC 61508 SIL-3, conforme aux normes API 670 et API 612, et permet les essais en ligne sans arrêter la machine.

Performances

Son temps de réponse de 12 millisecondes et sa plage de mesure de 0,5 à 80 000 tr/min le rendent adapté à tous les types de turbines. Chaque module accepte deux alimentations haute tension (90-240 VAC / 100-150 VDC) ou une haute et une basse tension (18-32 VDC), avec sélection automatique de la source disponible. Relais d’alarme individuels, sorties vitesse 4-20 mA et communication Modbus facilitent l’intégration.

Versions

Le ProTech-GII existe en montage encastré dans une porte d’armoire de 610 mm ou en montage mural près de la turbine, avec un indice de protection IP56 une fois installé en coffret. Le catalogue liste huit références (8237-2594 à 8237-2601) selon le montage, les alimentations et le type de relais. NCG fournit l’appareil, accompagne sa configuration et réalise les essais périodiques de la chaîne de survitesse.

À lire sur le blog NCG

Utilisé sur : Turbine à vapeur

FAQ du produit

Contre quoi protège le ProTech-GII ?

Contre la survitesse et la suraccélération des turbines vapeur, gaz et hydrauliques.

12 millisecondes, sur une plage de 0,5 à 80 000 tr/min.

Oui, IEC 61508 SIL-3, et conforme aux normes API 670 et API 612.

Oui. NCG fournit l’appareil, le configure et réalise les essais de la chaîne de survitesse.
