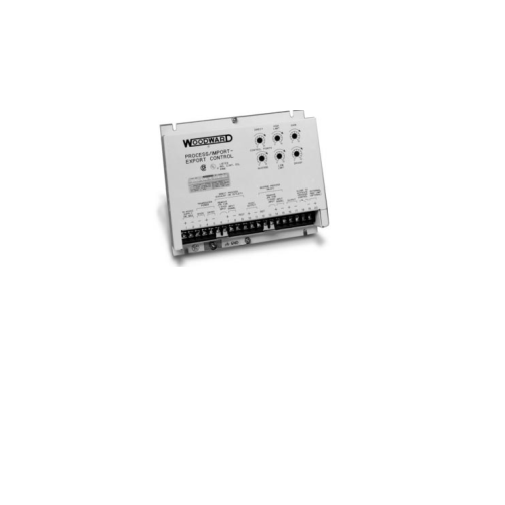

Le Woodward Process Control a des limites hautes et basses intégrées et réglables pour limiter la plage de sortie du Process Control en cas d’entrée excessive. Un potentiomètre externe à limite haute peut être utilisé pour compléter la limite haute interne. Ceci permet à l’opérateur de limiter la sortie sans changer les points de consigne et de manipuler le taux de charge de façon externe. La limite haute externe peut être utilisée pour régler la charge. Cela permet de régler le réglage du gain pour obtenir la meilleure réponse transitoire possible.
L’amplificateur de sortie de la commande de processus suit la tension présente sur les fils connectés aux bornes de sortie. Cette tension représente la vitesse du système ou l’état de charge au moment de l’activation du contrôle du processus. Lorsque la commande est activée, la sortie commence à la vitesse ou à la charge actuelle du système et s’intègre pour obtenir une vitesse ou une charge du système qui correspond au point de consigne de la commande de processus. Ceci minimise les transitoires de vitesse ou de charge lors de l’activation de la commande.
Le Woodward Process Control dispose d’une alimentation électrique interne isolée pour réduire les problèmes de boucle de terre ou autres problèmes d’interférence. Tous les modèles sont équipés de circuits Gain et Droop réglables. La fonction de gain régit le temps de réponse du contrôle du processus ou du contrôle d’importation/exportation et définit la stabilité de la boucle de processus.
Droop est disponible, si nécessaire, pour obtenir une action de contrôle appropriée. La chute peut être utilisée lorsque plusieurs commandes contrôlent la même pression sur un collecteur commun, lorsque des charges mécaniques parallèles sont appliquées, ou lorsque le moteur d’entraînement ne peut être stabilisé par des réglages de gain normaux.
