La commande Peak200 est disponible soit en version cloison conçue pour être montée sur un mur ou un patin près de la turbine, soit en version encastrable conçue pour être installée dans un panneau ou une porte d’armoire standard. Le produit est conçu pour répondre aux tests de résistance à la corrosion NEMA 4x et a un indice de protection IP56, le protégeant contre la poussière et les jets d’eau.

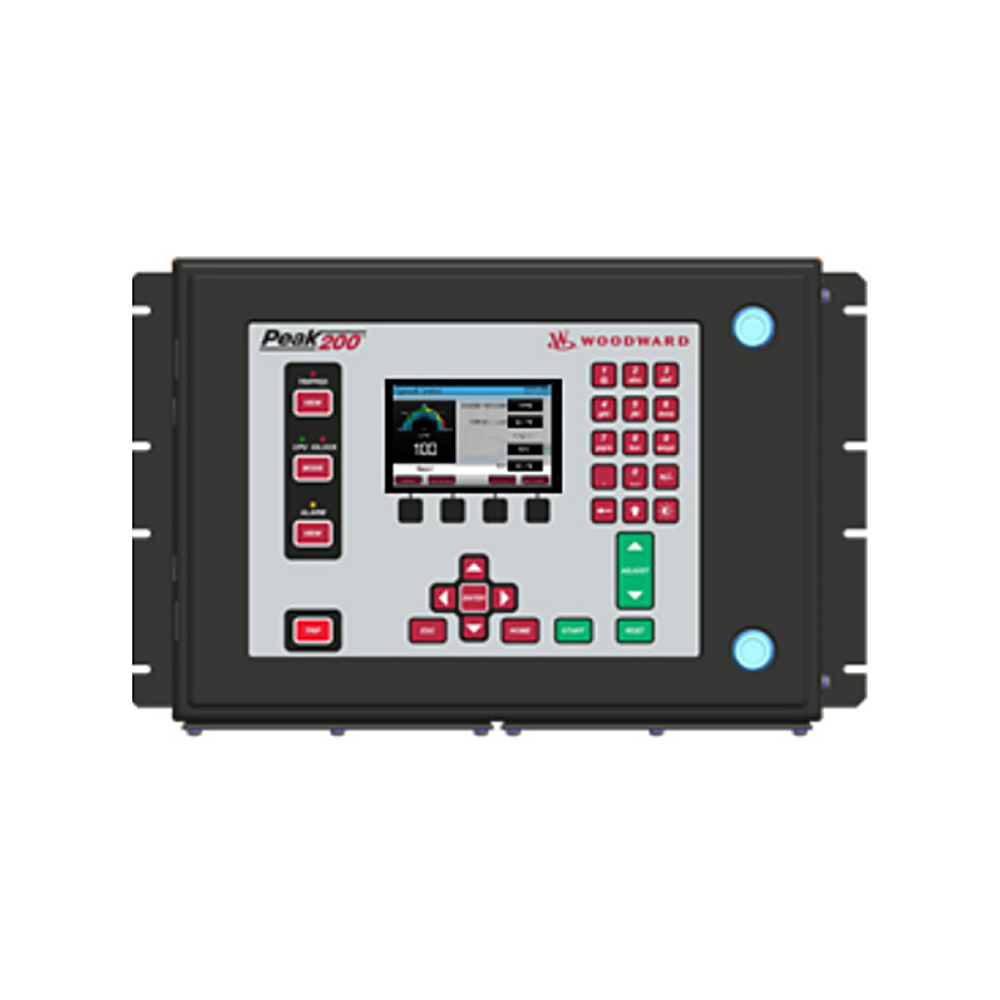

Le panneau avant de la commande sert à la fois de poste de programmation et de panneau de commande de l’opérateur (OCP). Ce panneau frontal convivial permet aux ingénieurs d’accéder et de programmer l’unité en fonction des besoins spécifiques de l’usine, et aux opérateurs de l’usine de démarrer/arrêter facilement la turbine et d’activer/désactiver tout mode de contrôle.
La sécurité par mot de passe est utilisée pour protéger tous les réglages du mode programme de l’appareil. L’écran graphique de 5″ du contrôleur permet aux opérateurs de visualiser les valeurs réelles et les valeurs de consigne à partir du même écran, simplifiant ainsi le fonctionnement de la turbine.
Câblage
L’accès au câblage d’entrée et de sortie de l’interface turbine est situé sur le panneau arrière inférieur du contrôleur. Les borniers débrochables facilitent l’installation, le dépannage et le remplacement du système. En option, les utilisateurs peuvent augmenter le nombre de signaux d’entrée et de sortie de/vers la commande Peak200 en connectant les nœuds E/S distribuées LinkNet-HT aux ports de communication CAN du contrôleur et en configurant la commande Peak200 pour utiliser les entrées et sorties distribuées connectées. Les signaux d’E/S supplémentaires suivants peuvent être connectés à la commande Peak200 via les communications CAN :
- (8) canaux d’entrée 4-20mA et 2 canaux de sortie 4-20mA (via 1 module LinkNet-HT AIO)
- (8) Signaux RTD (via 1 module RTD LinkNet-HT)
- (16) Entrées TOR (via 1 module LinkNet-HT DI)
- (16) Pilotes de sortie relais (via 1 module de mesure de l’oxygène LinkNet-HT)
Conçu pour le contrôle des turbines à vapeur, le contrôle Peak200 comprend deux contrôleurs PID (Speed & Cascade), plusieurs routines de démarrage (manuel, automatique, télécommande) et plusieurs fonctions de protection (survitesse, plage de vitesse critique, etc.) qui peuvent être configurées par un utilisateur en fonction des exigences spécifiques de l’application. Les utilisateurs peuvent configurer eux-mêmes les différents contrôleurs PID du Peak200, les routines de démarrage et les niveaux de protection sans avoir besoin d’un ingénieur de contrôle spécial. Une fois configuré, le Peak200 effectue un contrôle de configuration pour s’assurer que le programmeur n’a pas fait d’erreurs de configuration de base.
RemoteView
En option, les utilisateurs peuvent utiliser le logiciel RemoteView de Woodward avec le Peak200 pour fonctionner comme panneau de commande à distance et/ou station d’ingénierie. Ce logiciel, une fois chargé sur un ordinateur distant ou un écran tactile, offre à l’utilisateur les fonctionnalités supplémentaires suivantes :
- Exécutez les mêmes fonctions d’affichage du panneau avant du Peak200 (moniteur, commande, réglage et configuration) sur l’ordinateur ou l’écran tactile correspondant.
- Fonction complète gratuite pendant 2 heures
- Licenciable pour un fonctionnement continu de l’interface graphique
- La sécurité du niveau de connexion par mot de passe est utilisée pour la gestion des fonctions des applications RemoteView.
Se reporter à la spécification de produit Woodward B03424 pour plus d’informations.
Le Peak200 inclut une suite d’outils de service pour permettre aux utilisateurs d’effectuer les fonctions suivantes :
- Télécharger les fichiers de configuration à partir du Peak200 pour les sauvegarder sur un autre appareil
- Télécharger les fichiers de paramètres de configuration sur le Peak200
- Visualisation des fichiers de tendances en temps réel ou sauvegardés
