MicroNet Tmr®

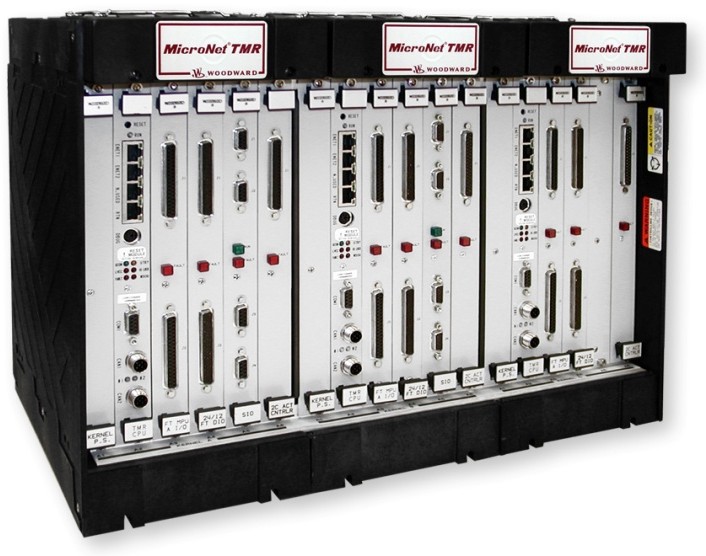

Le Woodward MicroNet TMR utilise un châssis robuste monté en rack avec des modules d’e/S remplaçables en ligne. Elle comprend une architecture triple modulaire pour atteindre sa disponibilité de 99,999%. Ce système triple modulaire à base redondante se compose de trois sections de noyau isolées (A, B, C) logées dans le châssis compact de la plate-forme. Chaque section du noyau comprend son propre CPU, l’alimentation du CPU et jusqu’à quatre modules d’e/S. Les modules d’e/S peuvent être utilisés pour les e/S simplex, les e/s redondantes, les d’e/S redondants ou toute combinaison de redondance. L’extensibilité des e/S est assurée par un châssis système supplémentaire ou par des E/S.

Les modules haute densité et le programme d’application intégré de cette plate-forme fournissent une indication de première sortie pour les systèmes surveillance événements pour réduire le temps de dépannage. Ces modules conçus à cet effet horodatage des événements discrets dans les 1 milliseconde et les événements analogiques dans les 5 millisecondes. Le Woodward MicroNet TMR utilise deux alimentations, dont chacune alimente le contrôle à partir d’une puissance distincte source. À l’intérieur de chaque alimentation sont trois convertisseurs de puissance indépendants, un pour chaque CPU et section e/S. Cette architecture de puissance trois exemplaires offre une protection maximale contre les défaillances matérielles uniques ou multipoints.

Le contrôle spécial TMR discret I/Les modules O sont conçus pour être utilisés dans des circuits discrets critiques. Ce module accepte les entrées discrètes et distribue ces entrées à chacune des sections distinctes du noyau, ainsi que les contacts basés sur relais de sortie pour piloter une logique d’application discrète. Le module est les sorties spéciales TMR utilisent une configuration à six relais et une logique de détection de défaut latente intégrée pour permettre la défaillance de l’un ou dans certains cas de deux relais sans affecter l’intégrité du contact de sortie. Ce type d’architecture permet la routine des tests de relais à effectuer ainsi que la réparabilité en ligne, sans affecter l’intégrité de la sortie ou du système.

Conçu comme un système de commande de turbine, les modules de servomoteur du contrôleur Woodward MicroNet TMR sont conçus pour s’interfacer avec l’intégration de valve de soupape à turbine à l’aide de bobines redondantes simples ou doubles, avec capteurs de position de rétroaction AC ou DC. La commande MicroNet TMR peut accueillir n’importe quelle combinaison de modules d’e/S MicroNet standard de Woodward pour offrir une flexibilité d’application maximale.

Les entrées et sorties disponibles comprennent:

• Micros magnétiques (MPUs) et proximité Sondes
• Discret E/S
• Analogique E/S
• Thermocouple Entrées
• Dispositifs de température de résistance RTD
• Moteurs de servomoteur proportionnels et intégrateurs (position AC et DC intégrée entrées
• Ethernet et série de communications
• CertifiéIEC61508 SIL-3 (nécessite MSM)
• Fiabilité supérieur et disponibilité
• Inégalée Diagnostics
• Déterministe Vitesse de balayage en utilisant E/S
• Réparable en ligne
• Modifications logicielles en ligne
• Aucun point de défaillance unique
• Modules d’e/S haute densité
• IEC61131 outils de programmation
• Algorithmes qualifiés OEM
• Interfaces pour tous les principaux systèmes DCS
• Ingénierie, installation et service de formation
