Le module de sécurité MicroNet™ est un PLC de sécurité (contrôleur logique programmable) avec une protection de survitesse et d’accélération intégrée conçue pour arrêter en toute sécurité toute vapeur, gaz ou Hydro-turbine lors de la détection d’un événement de sécurité. Le module de sécurité MicroNet AC10 entrées discrètes ou analogiques par module (30 au total) et une entrée de vitesse (MPU ou PROX) par module (3 au total). Il utilise la logique programmée sur mesure pour déterminer quand un véritable événement de sécurité s’est produit, puis émet une commande d’arrêt pour arrêter en toute sécurité le système de turbine.
Le module de sécurité MicroNet utilise une architecture redondante triple modulaire et une logique de vote 2-out-3 pour déterminer avec précision les conditions dangereuses et s’assurer qu’aucune défaillance à un seul point n’affectera la fiabilité ou la disponibilité du système. Avec cette conception, les défaillances du système (commutateurs, transducteurs, modules) sont détectés, annoncés et autorisés à être réparés ou remplacés pendant que le système surveillé continue à fonctionner en ligne.
Conçu pour protéger en toute sécurité les équipements rotatifs à grande vitesse dans les systèmes critiques d’applications, le temps de réponse total de ce PLC de sécurité est de moins de 12 millisecondes pour ses modèles de sortie votés indépendants et de 20 millisecondes pour ses modèles votés à 2 sorties sur 3.

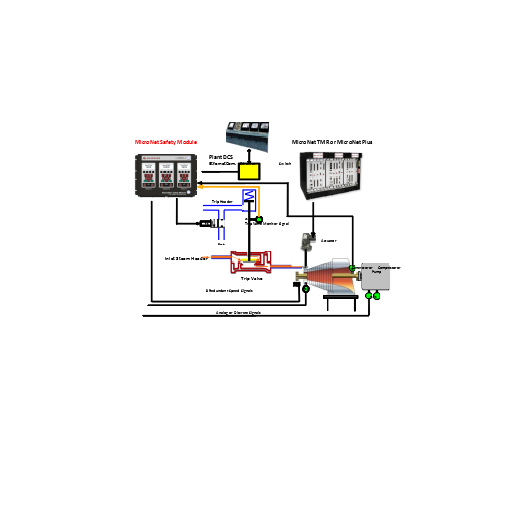

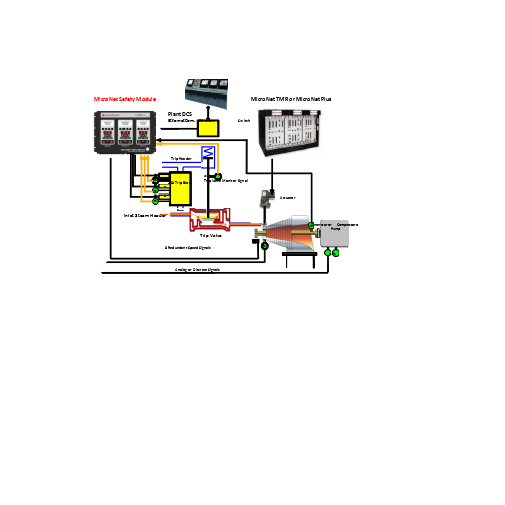

Selon la conception du système, le module de sécurité MicroNet peut être acheté avec deux sorties de relais de déclenchement à double redondance utilisant une architecture votée 2-out-3, ou avec trois sorties indépendantes de relais de déclenchement non-votées (typiquement utilisées pour l’interface avec un ensemble de bloc de déclenchement de 2-out-de-3). Entrées et sorties programmables, 4 – 20 mA vitesse de mesure et Modbus® * les communications rendent ce PLC de sécurité facile à intégrer dans n’importe quel système MicroNet ou fonctionnent comme un système de sécurité autonome.
* — Modbus est une marque de commerce de Schneider Automation Inc.

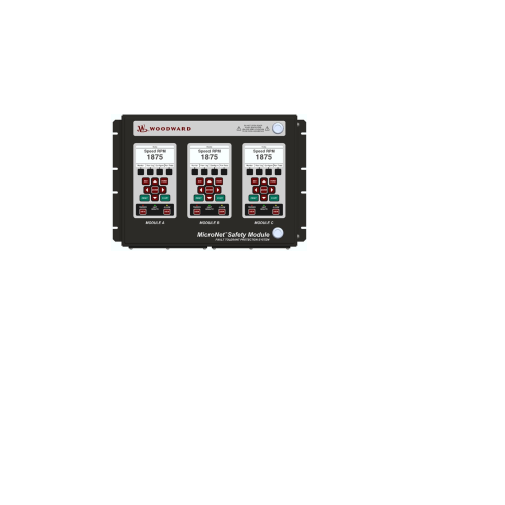

Le module de sécurité MicroNet est disponible en montage encastrés conçus pour être installés dans une porte d’entrée d’armoire standard de 24 « (610 mm) ou des modèles conçus pour être montés sur cloison sur un mur ou un patin près de l’ensemble de turbines. Conçu pour les environnements difficiles lorsqu’il est installé dans un boîtier, cet appareil dispose d’une entrée indice de protection de IP56 (protégé contre la poussière et entièrement protégé contre les jets d’eau de force similaire à la mer lourde).

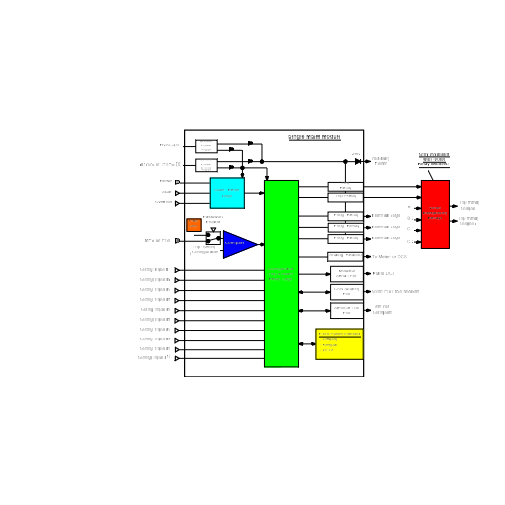

Conçu pour une fiabilité élevée, chaque noyau du module de sécurité MicroNet (A, B, C), selon le modèle acheté, accepte deux entrées d’alimentation haute tension (90 – 240 VAC/100 – 150 VDC) ou une entrée d’alimentation haute tension (90 – 240 VAC/100 – 150 VDC) et une entrée d’alimentation basse tension (18 – 32 VDC). Cette conception fonctionne sur une base de haut-signal-Select, permettant à l’unité de fonctionner pleinement avec soit ou sources d’énergie disponibles.
