Flex 500

En option, ce contrôleur peut être acheté et appli-avec ou sans panneau frontal HMI (interface homme machine). Les modèles à montage sur panneau comprennent un écran graphique frontal de 8 pouces (20 cm) et un clavier connexe. Les modèles à montage en cloison ne comportent pas d’affichage graphique ni de clavier et sont conçus pour être montés dans un environnement de localisation dangereuse zone-2.

Le panneau frontal optionnel du contrôle sert à la fois de station d’ingénierie et de panneau de commande de l’opérateur (OCP). Cette façade conviviale permet aux exploitants d’installations de démarrer/arrêter facilement la turbine et d’activer/désactiver tout mode de contrôle, ainsi que l‘accès et d’entretien de l’unité au besoin. La sécurité par mot de passe est utilisée pour protéger l’accès à tous les modes de fonctionnement et de service. L’affichage graphique de 8 pouces du contrôleur optionnel permet aux opérateurs de visualiser les valeurs réelles et de consigne à partir du même écran, simplifiant l’opération.

Le studio de contrôle d’interface de Woodward (CIS) est un environnement de développement intégré (IDE) que les ingénieurs de contrôle ou les développeurs d’interface utilisateur graphique (GUI) peuvent utiliser pour créer des interfaces utilisateur graphiques personnalisées pour une utilisation sur ou avec la plate-forme de contrôle Flex500 de Woodward. Une fois installé sur un ordinateur de ce logiciel permet aux utilisateurs de développement rapide des applications personnalisées GUI, qui peuvent être téléchargés sur la plate-forme Flex500 ou un Windows, ordinateur ou un panneau tactile. Se référer à Woodward Product spec 03448 pour plus d’informations sur ce programme.

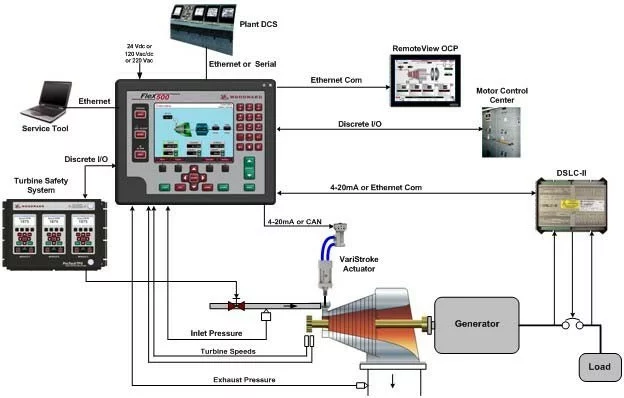

L’interface des canaux d’entrée et de sortie du contrôle Flex500 et des ports de communication est située sur le côté du contrôleur et sur les panneaux inférieurs (voir figure 1). Blocs terminaux non débranché permet de faciliter l’installation, le dépannage et le remplacement du système. En option, les utilisateurs peuvent augmenter le nombre et le type de signaux d’entrée et de sortie vers/à partir du contrôleur Flex500 en utilisant et en connectant le RTCnet de Woodward et ou LINKnet HT distribué I/O les ports de communication Flex500’s CAN. Reportez-vous à la spécification de produit Woodward 03402 pour mieux comprendre l’application des modules d’e/S distribués RTCnet et LINKnet HT.

Les e/S à bord et à distance du contrôle Flex500 sont optimisées pour un déplacement de commande. Le temps de balayage d’I/O 0,5 ms de ce contrôleur, la haute précision et la synchronisation de programme de logiciel le rendent idéal pour l’utilisation dans le contrôle et la protection critiques haute vitesse l’équipement rotatif.

• Puissant contrôle de microprocesseur en temps réel pour les turbines et les moteurs

• Option graphique intégrée dans le panneau de commande de l’opérateur
• Rapide, précis sur canaux d’I/O de carte
• Combine le temps réel control avec programmation PLC
• Les taux de numérisation déterministes aussi vite de 5 Ms
• Capacité E/S distribué
• Conforme au temps de synchronisation du protocole SNTP
• Contrôle réseau
• 4 réseau de ports Ethernet
• 4 ports CANopes
• Compatible RTCnet
• Alternative à faible coût à un Générales But Plc
• Revêtement conforme à la résistance au soufre
• Certifié pour emplacements dangereux
