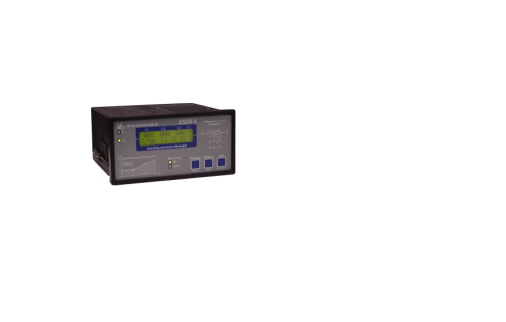

ESDR4.4T

L'ESDR 4/4T offre une protection différentielle triphasée pour les générateurs, moteurs et transformateurs qui sont interconnectés. Deux versions différentes offrent un maximum de flexibilité et de protection pour vos équipements. Celles-ci le sont :



ESDR 4 - Protection différentielle de courant pour générateurs et moteurs. ESDR 4T - Protection différentielle de courant pour générateurs, moteurs et transformateurs en connexion unitaire.



Le courant circulant dans les différents conducteurs est mesuré au moyen de transformateurs de courant installés des deux côtés de la zone de protection. Ces transformateurs constituent les limites de la zone de protection. Les courts-circuits biphasés ou triphasés et les défauts à la terre sont reconnus par l'ESDR 4/4T comme des courants de défaut. Au moyen de relais librement configurables, l'appareil indique si l'une des limites de courant de défaut réglées a été dépassée. Si des courants de défaut se produisent en dehors de la zone de protection, l'appareil ne provoque pas d'opération d'ouverture. L'unité peut donc être utilisée dans des systèmes de protection nécessitant des opérations de déclenchement sélectif.



Pour adapter la configuration du réseau à l'ESDR 4T, il est possible de modifier le déphasage du transformateur en sélectionnant le groupe de vecteurs sur l'écran. Les différents courants nominaux du côté haute et basse tension du transformateur ainsi que le rapport du transformateur peuvent être configurés. Chaque point de mesure peut être réglé séparément. Ces caractéristiques permettent à l'ESDR 4T d'être universel dans ses applications.



L'ESDR 4/4T permet de simplifier la conception de l'armoire électrique, facilite la mise en service, assure le fonctionnement de l'installation, est convivial et augmente la disponibilité de l'installation.



Principe : défaut a) extérieur[=pas d'alarme] b) intérieur[=alarme] de la zone protégée.
