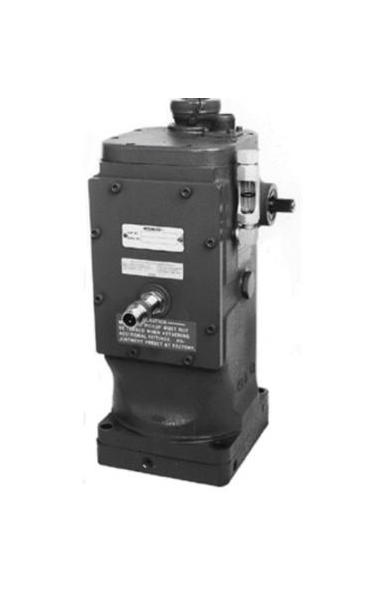

L’UG-Actuator de Woodward est un actionneur électro-hydraulique proportionnel qui reprend le boîtier et l’entraînement du régulateur UG-8, pour passer à une régulation électronique sans modifier la tringlerie. Fourniture par NCG.
| Type | Actionneur électro-hydraulique proportionnel |
|---|---|
| Base | Boîtier et entraînement du régulateur UG-8 |
| Travail | Environ 20 J sur 42 degrés |
| Vitesse d'entraînement | 375-1100 tr/min (basse vitesse) ou 600-1500 tr/min (haute vitesse) |
| Signal de commande | 20-160 mA |
| Options | Pick-up magnétique intégré, recopie LVDT, refroidisseur, adaptateur PG, CSA |
| Applications | Moteurs diesel, essence et gaz, turbines vapeur et à gaz |
| Documentation | Product Spec 37511 ; Manual 37512 |
L’UG-Actuator est un actionneur électro-hydraulique de Woodward qui convertit un signal électrique en position proportionnelle de son arbre de sortie, pour commander le débit de combustible. Il apporte les avantages d’une régulation électronique et du partage de charge tout en réutilisant l’entraînement et la tringlerie existants d’un régulateur UG-8. Il fournit la force motrice des régulateurs analogiques Woodward comme le 2301, ou des régulateurs numériques.
L’UG-Actuator équipe les moteurs diesel, essence ou gaz naturel ainsi que les turbines vapeur et les turbines à gaz industrielles. Il convient bien aux installations à démarrage sans surveillance. Il fonctionne avec tous les régulateurs électroniques Woodward à sortie 20-160 mA.
L’actionneur utilise le même boîtier en fonte que le régulateur UG-8 et dispose de son propre carter d’huile, sans alimentation externe. La pompe Gerotor existe en version basse vitesse (entraînement de 375 à 1100 tr/min) ou haute vitesse (600 à 1500 tr/min), avec un refroidisseur en option. L’UG-Actuator standard fournit environ 20 J sur 42 degrés de rotation. Un capteur magnétique intégré, entraîné par un pignon dédié, fournit un signal de vitesse net au régulateur ; une version avec recopie LVDT existe aussi.
Le catalogue liste de nombreuses références selon le couple (UG15 ou UG20), la vitesse de pompe, le type d’arbre d’entraînement (cannelé, claveté) et de sortie, le connecteur (3, 10 ou 14 broches), l’adaptateur PG, le joint marine ou la certification CSA. NCG aide à identifier la référence correspondant à un équipement existant, fournit les actionneurs et les révise en atelier.
À convertir un signal électrique en position d’arbre pour commander le combustible, en remplacement d’un régulateur UG-8 mécanique.
Non, l’UG-Actuator reprend le boîtier, l’entraînement et la tringlerie de l’UG-8.
Avec les régulateurs électroniques Woodward à sortie 20-160 mA, comme le 2301.
Oui. NCG identifie la bonne référence, fournit l’actionneur et le révise dans ses ateliers.
