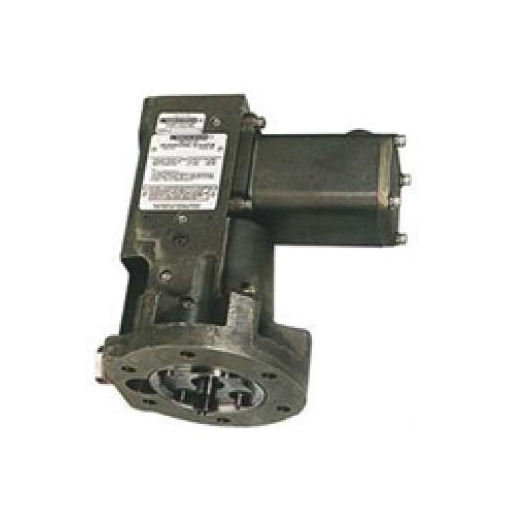

Les TM-25LP et TM-200LP de Woodward sont des actionneurs linéaires électro-hydrauliques proportionnels qui positionnent les vannes de vapeur ou de combustible des turbines sur 25 mm de course. Fourniture et révision par NCG.
| Type | Actionneur linéaire électro-hydraulique proportionnel |
|---|---|
| Modèles | TM-25LP et TM-200LP |
| Course | 25 mm |
| Travail | 72 J (TM-25LP, 375 psig) ; 231 J (TM-200LP, 1200 psig) |
| Commande | Simple ou double bobine, recopie de position en option |
| Action | Sortie ou rentrée de tige sur courant croissant, selon réglage |
| Certifications | Zones dangereuses Canada et États-Unis, ATEX, TIIS, KC selon version |
| Documentation | Product Spec 82451 ; Manual 82450 |
Les TM-25LP et TM-200LP sont des actionneurs électro-hydrauliques proportionnels de Woodward. Ils transforment un signal de courant en déplacement linéaire de 25 mm pour positionner les vannes de vapeur ou de combustible des turbines vapeur et des turbines à gaz qui demandent une faible ou une forte force d’entrée.
Le TM-25LP fournit un travail de 72 J et une force maximale de 2833 N sous 2586 kPa (375 psig). Le TM-200LP fournit 231 J sous 8274 kPa (1200 psig). Les actionneurs fonctionnent avec des pompes centrifuges ou volumétriques. Un tamis de 40 µm dans le raccord d’alimentation protège la servovalve en cas de défaillance du filtre externe.
Les actionneurs sont réglés en usine pour se positionner côté débit minimum de combustible en cas de perte du signal de commande. Le réglage d’usine détermine aussi si la tige sort ou rentre quand le courant augmente. Un moteur couple à double bobine est disponible pour la redondance, avec un capteur de recopie de position en option.
Le boîtier est en aluminium et les pièces internes en acier inoxydable trempé. Des versions sont certifiées pour les zones dangereuses au Canada et aux États-Unis, conformes aux directives ATEX, et certifiées TIIS ou KC. Le catalogue liste six références, en simple bobine (sortie ou rentrée de tige) et en double bobine sans recopie. NCG fournit les actionneurs TM et les révise dans ses ateliers.
À positionner linéairement, sur 25 mm, une vanne de vapeur ou de combustible de turbine à partir d’un signal de courant.
La puissance : 72 J sous 375 psig pour le TM-25LP, 231 J sous 1200 psig pour le TM-200LP.
L’actionneur se positionne côté débit minimum de combustible, selon son réglage d’usine.
Oui. NCG fournit les actionneurs TM et les révise dans ses ateliers.
