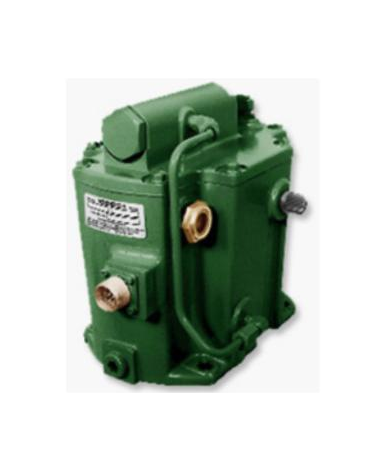

Les actionneurs TGE de Woodward (TGE13 et TGE17) sont la version à commande électrique des régulateurs TG : ils positionnent la vanne d’admission des petites turbines vapeur sur ordre d’un régulateur électronique. Fourniture par NCG.
| Type | Actionneur de turbine piloté par régulateur électronique |
|---|---|
| Modèles | TGE13 et TGE17 |
| Vitesses d'entraînement | 2400, 4000 ou 6000 tr/min |
| Références | 9904-110 à 9904-115 |
| Application | Petites turbines vapeur, modernisation des régulateurs TG |
| Documentation | Product Spec 04044 ; Manual 04045 |
Les actionneurs TGE de Woodward reprennent la base mécanique et hydraulique des régulateurs TG, mais reçoivent leur consigne d’un régulateur électronique au lieu d’un ensemble de masselottes. Ils positionnent la vanne d’admission de vapeur des petites turbines et permettent ainsi de moderniser leur régulation en passant à une commande numérique, par exemple avec un contrôleur 505 ou Peak200.
Comme les régulateurs TG, la gamme existe en deux puissances : le TGE13 et le TGE17, ce dernier offrant un travail de sortie plus élevé. Le TGE conserve le principe de pompe à huile entraînée par l’arbre de la turbine et de carter intégré, ce qui le rend autonome sur le plan hydraulique.
Chaque taille se décline selon la vitesse d’entraînement : 2400, 4000 ou 6000 tr/min. Les références vont de 9904-110 à 9904-112 pour le TGE13 et de 9904-113 à 9904-115 pour le TGE17. Le produit est décrit dans la spécification 04044 et le manuel 04045.
Sur une turbine équipée d’un régulateur TG, le passage au TGE permet de bénéficier des fonctions d’un régulateur numérique (régulation isochrone, régulation de pression, communication avec le système de conduite) en gardant une interface mécanique proche de l’existant. NCG étudie la faisabilité de ces modernisations, fournit les actionneurs et assure la mise en service avec le régulateur électronique.
Le TG est un régulateur mécano-hydraulique autonome ; le TGE est un actionneur piloté par un régulateur électronique.
2400, 4000 ou 6000 tr/min, pour le TGE13 comme pour le TGE17.
Oui, c’est une voie courante pour passer à une régulation numérique en gardant une interface mécanique proche.
Oui. NCG étudie la modernisation, fournit l’actionneur et le met en service avec le régulateur électronique.
