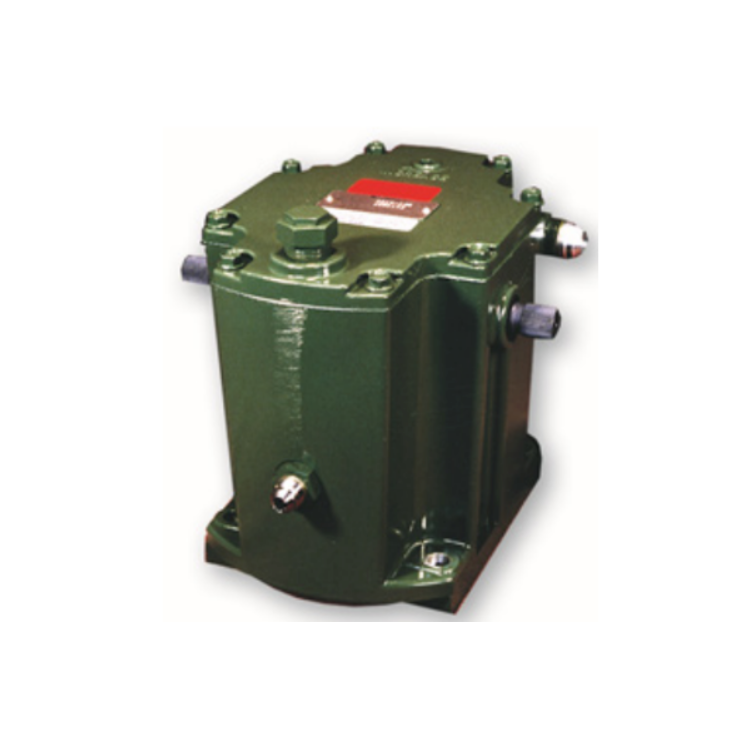

Les régulateurs TG de Woodward (TG13 et TG17) sont des régulateurs mécano-hydrauliques à statisme, autonomes et économiques, pour les petites turbines vapeur. Versions ATEX disponibles. Fourniture et révision par NCG.
| Type | Régulateur de vitesse mécano-hydraulique à statisme |
|---|---|
| Modèles | TG13 (16 Nm) et TG17 (23,7 Nm) |
| Réglage de vitesse | Par vis (standard) ou par levier (option) |
| Plages de vitesse | 1100-2400, 2400-4000 ou 4000-6000 tr/min |
| Rotation | Horaire ou antihoraire selon référence |
| Conformité | NEMA « A » ; versions ATEX disponibles |
| Application | Petites turbines vapeur |
| Documentation | Product Spec 04038 |
Les régulateurs TG de Woodward sont des régulateurs de vitesse mécano-hydrauliques autonomes, destinés aux petites turbines vapeur pour lesquelles un fonctionnement à vitesse constante (isochrone) n’est pas nécessaire. Ils fonctionnent avec un statisme qui assure la stabilité de la régulation. Simplicité et faible coût sont leurs principaux atouts.
Une pompe à huile interne, entraînée par l’arbre du régulateur, puise dans le carter intégré. Un ensemble clapet de décharge et accumulateur maintient la pression, y compris pendant les transitoires. Un voyant permet de contrôler le niveau d’huile. La construction étanche aux intempéries et le carter fermé limitent la contamination.
Le TG13 délivre un travail de 16 Nm et le TG17 de 23,7 Nm. Chacun existe avec réglage de vitesse par vis (standard) ou par levier (option), et pour trois plages de vitesse : 1100 à 2400, 2400 à 4000 et 4000 à 6000 tr/min. L’arbre de sortie dépasse des deux côtés du boîtier et l’entraînement peut tourner dans les deux sens. Les régulateurs respectent les exigences NEMA « A ».
Le catalogue liste de nombreuses références selon le modèle, le type de réglage, la plage, le sens de rotation et la vitesse nominale à 2 % de statisme, par exemple 9904-814 à 9904-828 pour le TG13 et à partir de 9904-800 pour le TG17. Des versions conformes aux directives ATEX, Équipements sous pression et Machines sont disponibles. NCG fournit les régulateurs TG et les révise dans ses ateliers.
Pour les petites turbines vapeur qui n’ont pas besoin de fonctionner à vitesse constante.
Le travail de sortie : 16 Nm pour le TG13 et 23,7 Nm pour le TG17.
Oui, des versions conformes aux directives ATEX, Équipements sous pression et Machines sont disponibles.
Oui. NCG fournit les régulateurs TG et les révise dans ses ateliers.
