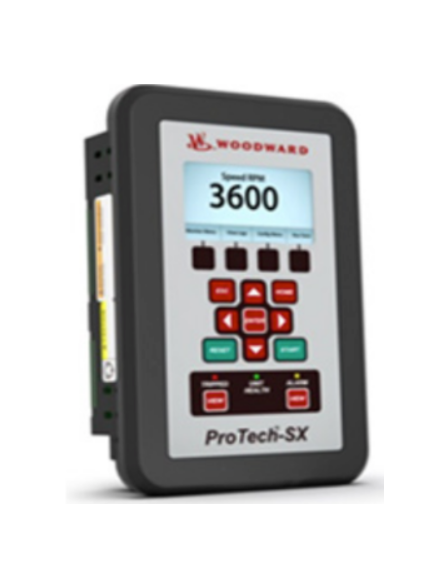

Le ProTech-SX de Woodward est un automate de sécurité simplex avec protection de survitesse intégrée, certifié SIL-2 : deux entrées vitesse, sept entrées programmables et réponse en 12 ms. Fourniture et essais par NCG.
| Type | Automate de sécurité simplex avec protection de survitesse |
|---|---|
| Certification | IEC 61508 SIL-2 |
| Protections | Survitesse, accélération et décélération |
| Entrées | 2 entrées vitesse redondantes, 7 entrées discrètes ou analogiques |
| Sorties | 5 relais configurables, 1 sortie vitesse 4-20 mA |
| Temps de réponse | Moins de 12 ms |
| Montage | Panneau, IP56 en coffret |
| Références | 8237-1242 (HV/LV), 8237-1243 (HV/HV) |
| Documentation | Product Spec 03372 ; Manuals 26546V1, 26546V2 |
Le ProTech-SX (« ProTech Simplex ») est un automate de sécurité avec protection de survitesse intégrée. Il arrête en sécurité une turbine vapeur, gaz ou hydraulique, un moteur ou tout équipement de procédé lorsqu’il détecte un événement de sécurité : survitesse, accélération ou décélération anormale, ou condition programmée.
Le ProTech-SX accepte deux entrées vitesse redondantes, avec sélection de la valeur haute ou basse, et sept entrées discrètes ou analogiques. Une logique programmable détermine les déclenchements, les alarmes et les séquences d’essai. Cinq relais rapides configurables et une sortie vitesse commandent la protection de l’équipement.
L’appareil est certifié IEC 61508 SIL-2. Son temps de réponse total est inférieur à 12 millisecondes. Il intègre des routines d’essai automatiques, la surveillance de l’état des vannes de déclenchement, des journaux de déclenchements, d’alarmes et d’essais, la communication Modbus et une protection par mot de passe.
Le ProTech-SX se monte en façade d’armoire, en salle de contrôle ou sur le skid de la turbine, avec un indice IP56 une fois installé en coffret. Deux versions existent : HV/LV (8237-1242) et HV/HV (8237-1243). C’est la solution adaptée aux machines qui demandent une protection SIL-2 sans architecture triple redondante. Pour le SIL-3, Woodward propose le ProTech-GII et le ProTech TPS. NCG fournit l’appareil et réalise les essais de la chaîne de survitesse.
Le ProTech-SX est simplex et certifié SIL-2 ; le ProTech-GII est triple redondant et certifié SIL-3.
Deux entrées vitesse redondantes et sept entrées discrètes ou analogiques programmables.
Moins de 12 millisecondes.
Oui. NCG fournit l’appareil, le configure et réalise les essais de la protection de survitesse.
