Les systèmes de positionnement HEINZMANN complètent les systèmes électroniques de régulation HEINZMANN qui ont fait leurs preuves depuis des décennies. Ils peuvent être utilisés directement pour une large gamme d’applications de contrôle ou en combinaison avec des systèmes de contrôle supérieurs à des fins de contrôle de toutes sortes.

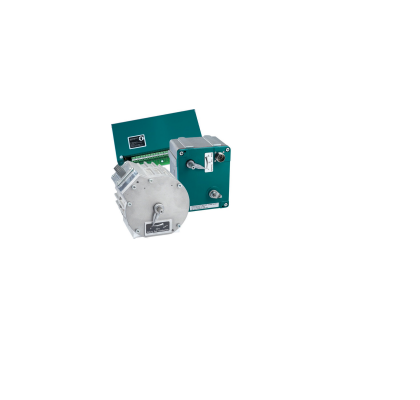

Pour cela, le système de positionnement analogique JANUS supporte une grande variété d’actionneurs différents.
Dans les systèmes de positionnement, il existe une corrélation proportionnelle entre la position de l’arbre de sortie du servomoteur et un signal d’entrée.
Le signal d’entrée, c’est-à-dire la consigne de position de l’arbre de sortie du servomoteur, est envoyé via un opto-isolateur et un commutateur de sélection à un comparateur réel/de consigne recevant la valeur réelle du retour du servomoteur. Le traitement ultérieur du signal est effectué par un circuit de contrôle de position PID.
Le circuit de contrôle de position comprend un 4 quadrants amplifier par lequel l’actionneur peut être entraîné électriquement dans les deux sens. Ceci garantit une utilisation optimale de la force de rotation de l’actionneur et une très faible consommation de courant en régime permanent, ce qui réduit également l’accumulation de chaleur dans l’actionneur. De plus, le temps de réponse est réduit au minimum.
Un interrupteur de validation a été prévu pour que l’entraînement de l’actionneur puisse être complètement désensibilisé et manipulé sans force en cas de blocage.
Le signal de retour, c’est-à-dire le signal de position de l’arbre de sortie, est disponible soit sous forme de signal courant, soit sous forme de signal tension. Il peut être utilisé pour le traitement ultérieur ou pour indiquer la position de l’actionneur.
- Pompes d’injection de carburant
- Clapets d’étranglement
- Mélangeurs
- Toute application de contrôle similaire
