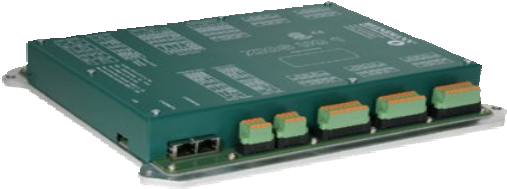

Le contrôleur universel modulaire XIOS UC 1 de HEINZMANN présente une toute nouvelle génération de contrôleur.
Chaque XIOS se compose d’une carte principale haute performance et de cartes d’E/S supplémentaires. La carte principale offre une puissance CPU élevée, une grande mémoire DRAM et FLASH ainsi que des interfaces de communication modernes. Les cartes d’E/S sont de petite taille et sont configurables par logiciel. Ils peuvent être attachés à la carte mère en différents nombres et types.
Une puce logique FPGA développée par HEINZMANN prend le contrôle de toutes les fonctions d’E/S, laissant plus de puissance de calcul à la CPU pour les fonctions API ou les tâches de contrôle intensives du processeur.
XIOS UC 1 permet aux clients de développer leurs propres fonctions de contrôle sur la base de CoDeSys* (IEC61131-3) ou MATLAB™/Simulink*. Cela permet de construire des fonctions de contrôle étendues et flexibles. Le système d’exploitation en temps réel (RTOS) éprouvé et fiable garantit des performances stables.
XIOSest également applicable au domaine des alarmes et utilisé avec succès pour la surveillance. Des fonctions optionnelles d’enregistrement des données permettent l’enregistrement individuel des données système pertinentes.
La version de base de XIOSUC1 est le module porteur. Il est équipé de 2 entrées vitesse (type Hall) ou entrée numérique, 11 entrées analogiques ou numériques, 2 sorties numériques et 4 alimentations capteurs. 5 autres modules d’E/S peuvent y être raccordés. Chacun d’entre eux est capable de servir jusqu’à 4 canaux d’E/S. De plus, un module d’extension supplémentaire offrant 8 entrées analogiques ou numériques, 2 entrées numériques, 2 sorties numériques, 2 entrées de vitesse inductives ou 2 entrées numériques peuvent être raccordées. Il permet la connexion de 6 modules d’E/S supplémentaires.
Les canaux d’entrée peuvent être configurés par logiciel sous forme d’entrées analogiques, numériques, de température ou de fréquence. Les canaux de sortie peuvent être configurés comme sorties analogiques, numériques pures, PWM côté haut, côté bas, demi-pont ou sortie pont complet. Elles sont disponibles isolées électriquement ou non isolées.
Pour les applications à large bande passante, il est possible de concevoir des cartes d’E/S mezzanine PMC intelligentes basées sur le standard PCI, par exemple pour le traitement d’images ou les E/S intelligentes.
Ethernet, CAN, RS 232 et RS-485 sont fournis comme interfaces de communication, USB pour les périphériques. XIOS est protégé contre l’inversion de la batterie.
Toutes les E/S XIOS sont protégées contre les courts-circuits et offrent un diagnostic d’erreur. Les connexions à XIOS s’établissent simplement via des bornes à réglage rapide.
* Toutes les marques déposées sont la propriété de leurs propriétaires respectifs.
