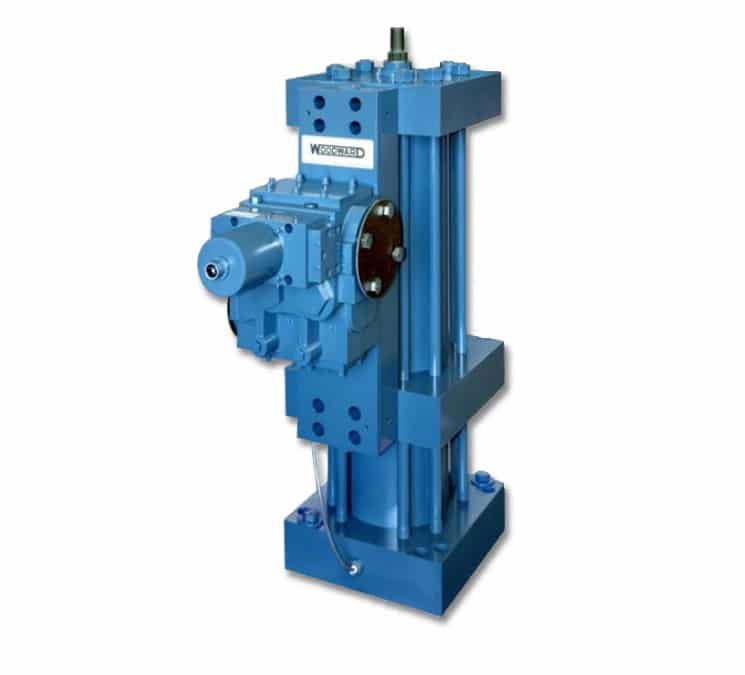

EHPC / EHPS

Produit obsolète

Les EHPC et EHPS correspondent à des technologies d’actionnement électrohydraulique utilisées pour commander les vannes de turbines. Elles assurent la conversion d’un ordre électrique provenant du système de contrôle en un mouvement mécanique permettant d’ouvrir ou de fermer précisément une vanne. Dans une turbine à vapeur, cette fonction est essentielle car la position des vannes détermine directement le débit de vapeur entrant dans la machine et donc sa vitesse, sa charge et son fonctionnement. Ces architectures historiques reposent sur une chaîne associant électronique, servovalve et hydraulique. Leur modernisation permet de simplifier cette chaîne et d’intégrer davantage de fonctions directement dans l’actionneur. Le VariStroke de Woodward constitue une solution moderne d’actionnement électrohydraulique linéaire pour les vannes de turbines vapeur ou hydro. Il intègre notamment une commande 4–20 mA, une fonction de linéarisation, un contrôle adaptatif et une technologie tolérante aux contaminants.

Description et caractéristiques du produit

Les EHPC et EHPS appartiennent à la chaîne d’actionnement des vannes de turbines. Leur rôle est de transformer une commande provenant du système de contrôle en une force mécanique et un déplacement précis de la vanne.

Dans une architecture traditionnelle, le système de contrôle électronique produit un ordre de position. Cet ordre commande ensuite une servovalve ou un dispositif électrohydraulique. La pression hydraulique générée permet de déplacer le piston de l’actionneur, qui agit lui-même sur la vanne.

Cette architecture permet d’obtenir les forces importantes nécessaires au déplacement des vannes de turbines, tout en conservant une commande électronique précise.

Avec le temps, la difficulté peut venir de la coexistence de plusieurs éléments distincts : électronique de commande, servovalve, hydraulique, capteur de position et actionneur. Chaque composant peut devenir une source potentielle d’obsolescence ou de maintenance.

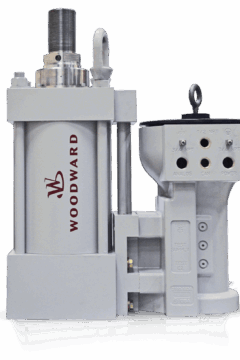

Le VariStroke permet de moderniser cette chaîne avec un actionneur électrohydraulique linéaire intégrant davantage de fonctions directement dans le dispositif.

Woodward indique que le VariStroke est conçu pour les vannes de contrôle des turbines vapeur et hydro et utilise une source d’huile hydraulique basse pression, généralement l’huile de lubrification de la turbine.

Ses principales caractéristiques comprennent :

commande intégrée 4–20 mA ;
grande précision de positionnement ;
bonne résolution ;
longueurs de tige configurables ;
technologie tolérante à la contamination ;
système autonettoyant ;
contrôle adaptatif avec auto-ajustement ;
table de linéarisation à 11 points ;
vitesse de déplacement pouvant atteindre 10 pouces/seconde selon la configuration ;
différentes tailles de vérin, de 100 à 300 mm ;
configurations simple effet ou double effet ;
différentes directions de sécurité en cas de défaut.

La modernisation vers VariStroke peut donc permettre de réduire le nombre d’éléments intermédiaires, améliorer la précision du positionnement et faciliter le diagnostic et la maintenance.

Produit de remplacement :
