CPC

CPC

Produit obsolète

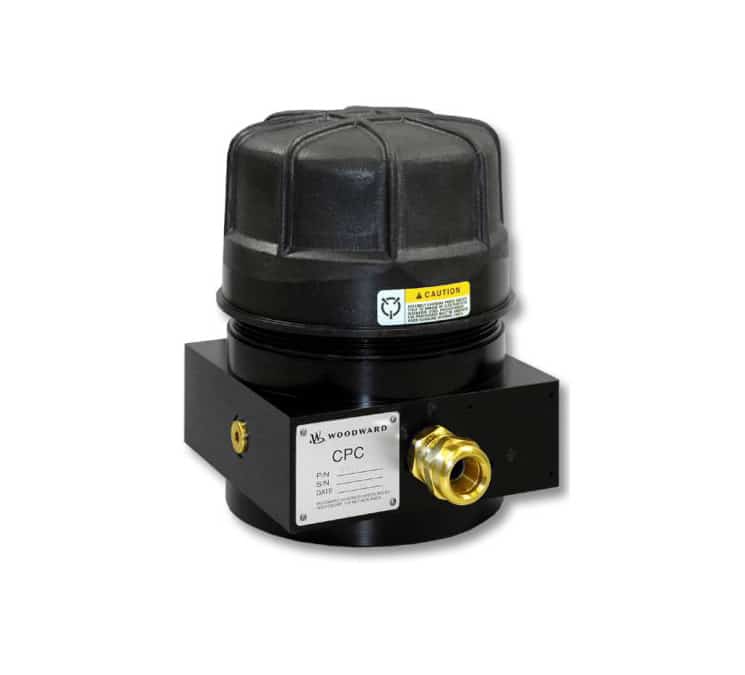

Le CPC — Current-to-Pressure Converter est un convertisseur électrohydraulique Woodward qui assure l’interface entre une commande électronique et un système d’actionnement hydraulique. Son rôle consiste à transformer un signal électrique de commande, typiquement compris entre 4 et 20 mA, en une pression hydraulique proportionnelle destinée à positionner une vanne ou un servomécanisme. Il est notamment utilisé pour le positionnement des vannes de vapeur ou de carburant. Le CPC constitue donc un élément essentiel de la chaîne de commande des turbines lorsque la régulation électronique doit agir sur un actionneur hydraulique. La génération historique présente toutefois des contraintes liées à l’âge de la technologie et à la maintenance. Le CPC-II a été développé pour assurer cette fonction avec une électronique plus moderne et des possibilités améliorées de configuration, de surveillance et de diagnostic. Woodward continue de proposer des outils spécifiques pour la configuration et le dépannage du CPC-II.

Trouver une alternative

Description et caractéristiques du produit

Le CPC est un élément d’interface entre deux technologies : d’un côté, le système de contrôle électronique de la turbine ; de l’autre, le système hydraulique permettant physiquement de déplacer une vanne.

Le principe de fonctionnement est relativement simple. Le système de contrôle transmet un signal électrique, généralement 4–20 mA, correspondant à la position souhaitée. Le CPC transforme ce signal en une pression hydraulique de sortie proportionnelle. Cette pression commande ensuite le servo ou l’actionneur de la vanne.

Cette fonction est essentielle dans de nombreuses installations de turbines vapeur et peut également être utilisée sur des systèmes associés au contrôle de vannes de carburant. Woodward décrit explicitement le CPC comme un dispositif destiné au positionnement de vannes vapeur et/ou carburant et de systèmes servo associés.

Le CPC permet ainsi d’obtenir une commande progressive de l’actionneur. Une variation du signal électrique entraîne une variation correspondante de la pression hydraulique, permettant un positionnement précis de la vanne.

Dans une installation ancienne, le CPC peut devenir un point d’obsolescence critique. Même lorsque la partie mécanique ou hydraulique de la turbine reste parfaitement fonctionnelle, la disponibilité des composants électroniques et des équipements de remplacement peut devenir problématique.

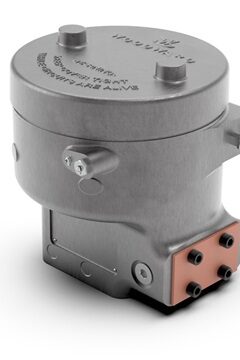

Le CPC-II reprend le principe général du convertisseur tout en proposant une architecture plus moderne. Il dispose notamment d’un outil de service dédié permettant sa configuration, son réglage, sa surveillance et son diagnostic.

La modernisation permet donc de conserver l’architecture hydraulique existante lorsque cela est pertinent tout en renouvelant l’élément électronique de commande.
