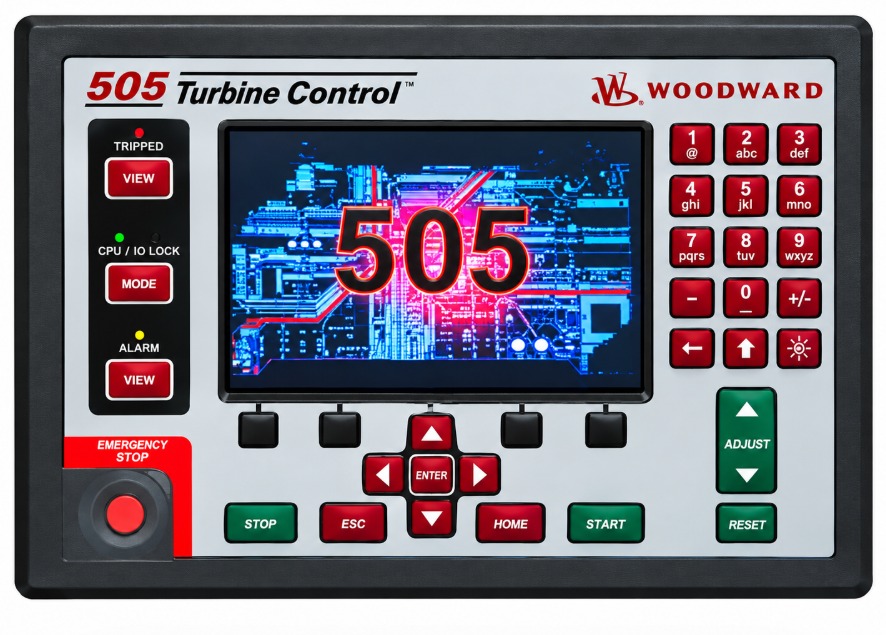

505 Steam Turbine Control

Le 505 de Woodward est le contrôleur standard des turbines vapeur industrielles de toutes tailles, avec écran opérateur intégré. Les versions 505XT et 505-DR ajoutent l’extraction et la redondance. Fourniture, rétrofit et support par NCG.

Description et caractéristiques du produit

Informations complémentaires

Alimentation

LVDC ou HVAC/DC selon version

Versions

505, 505-XT et 505-DR

Implantation

Ordinary Location ou Zone 2 selon modèle

Documentation

Product Specs 03422 et 03423

Type

Contrôleur numérique programmable de turbine vapeur

À quoi sert le 505 ?

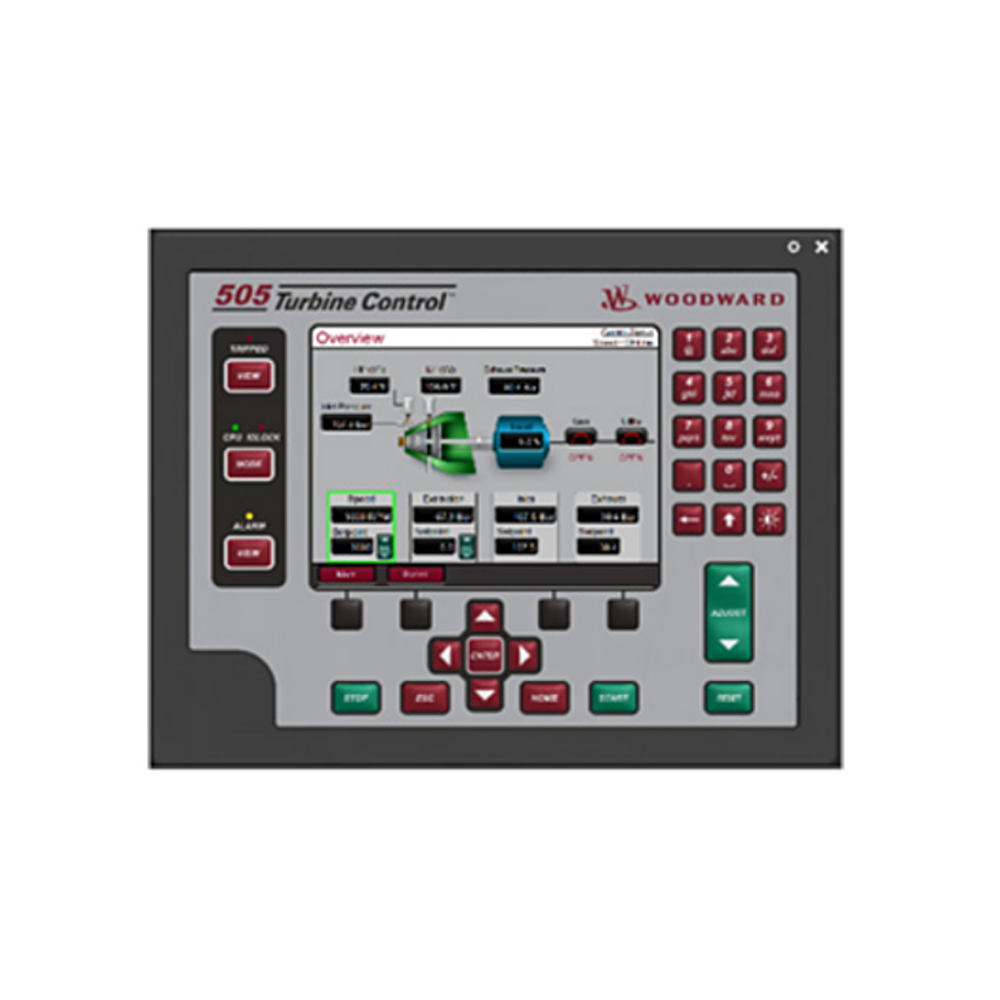

Le 505 est le contrôleur standard de Woodward pour les turbines vapeur industrielles de toutes tailles et les turbodétendeurs. Il démarre, arrête, régule et protège la turbine, qu’elle entraîne un alternateur, un compresseur, une pompe ou un ventilateur. Il se configure sur site, sans programmation, depuis son panneau opérateur graphique intégré.

Régulation des paramètres vapeur

Sa structure PID permet de réguler la vitesse, la charge, la pression d’admission, la pression d’échappement ou la puissance au point de livraison. La logique PID à PID assure des transferts de mode sans à-coup lors des perturbations du procédé. Le 505 lit la vitesse sur des capteurs passifs ou actifs et commande une ou deux vannes d’admission en plage partagée.

Protections

Le contrôleur intègre trois bandes d’évitement des vitesses critiques, l’anticipation et l’arrêt sur survitesse, des arrêts configurables sur sous-pression ou surpression, et des limites de vitesse et de charge. Un enregistreur d’événements et un indicateur de premier défaut facilitent le diagnostic.

Trois versions

Le 505 standard couvre les turbines à une vanne (8200-1300 à 1302). Le 505XT ajoute la gestion d’une extraction ou d’une admission (8200-1310 à 1312). Le 505-DR, en double redondance, vise les applications qui ne tolèrent pas d’arrêt (8200-1330 et 1331). Chaque version existe en basse tension continue ou en haute tension AC/DC, et en Zone 2 pour certaines.

Communication et rétrofit

Le 505 communique en Modbus TCP ou OPC et se synchronise en SNTP sur l’horloge du contrôle-commande. Un kit de câblage (5404-1801) facilite le remplacement d’un ancien 505. NCG réalise ces rétrofits et assure le support sur toute la gamme.

FAQ du produit

Quelle est la différence entre 505, 505XT et 505-DR ?

Le 505 pilote les turbines à une vanne, le 505XT ajoute une extraction ou une admission, et le 505-DR est la version double redondante.

Non. Il se configure sur site depuis son panneau opérateur ou un PC, sans développement.

Oui. Woodward propose un kit de câblage de rétrofit, et NCG réalise régulièrement ce type de remplacement.

Modbus TCP, OPC et liaisons série, avec synchronisation SNTP de l’horloge interne.
