3161

Produit obsolète

Le 3161 est un régulateur Woodward de technologie hydromécanique utilisé pour le contrôle de moteurs diesel, moteurs à gaz et turbines. Il combine les principes d’un régulateur mécanique avec une amplification hydraulique permettant de fournir l’effort nécessaire au déplacement du système de commande. Cette architecture a longtemps été appréciée pour sa robustesse, sa simplicité et sa capacité à fonctionner dans des environnements industriels exigeants. Le 3161 représente néanmoins une génération ancienne dont le remplacement peut devenir nécessaire lorsque les composants ou les services de maintenance deviennent difficiles à obtenir. Le UG-25+ constitue une solution de modernisation particulièrement adaptée : Woodward le présente explicitement comme un remplacement direct (drop-in replacement) des régulateurs UG-8 et 3161. Le UG-25+ associe une architecture mécanique-hydraulique à une commande par microprocesseur, des fonctions de limitation du carburant, un réglage par logiciel et des fonctions de diagnostic.

Description et caractéristiques du produit

Le 3161 est un régulateur hydromécanique. Contrairement aux régulateurs électroniques purs, il utilise des éléments mécaniques et hydrauliques pour mesurer les variations de vitesse et agir sur le système de commande du moteur ou de la turbine.

Cette technologie présente plusieurs avantages historiques : elle est robuste, relativement autonome et capable de fonctionner dans des environnements industriels difficiles.

Woodward classe le 3161 parmi ses gouverneurs hydromécaniques et indique une capacité de travail de 18 ft-lb. La famille comprend également les gouverneurs UG, qui sont utilisés sur les moteurs diesel, gaz, dual-fuel et les turbines vapeur.

Le problème principal pour une installation ancienne n’est donc pas nécessairement le fonctionnement du régulateur lui-même, mais plutôt son obsolescence et la difficulté croissante à maintenir une technologie ancienne.

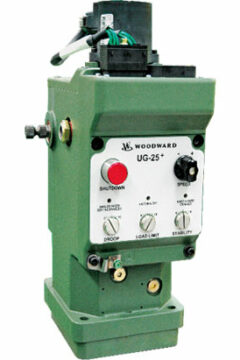

Le UG-25+ apporte une réponse particulièrement intéressante. Woodward le présente explicitement comme un remplacement direct du 3161, ce qui permet de limiter les modifications mécaniques lors d’un projet de modernisation.

Le UG-25+ associe une architecture mécanique-hydraulique à un contrôle électronique par microprocesseur. Il propose notamment :

contrôle isochrone ou droop ;
consigne de vitesse 4–20 mA ;
commandes raise/lower ;
réglages logiciels ;
fonctions de limitation du carburant ;
limitation du carburant au démarrage ;
limitation de type jump-rate ;
fonctions de limitation liées au boost ;
diagnostics ;
réglage et configuration depuis un PC.

Le régulateur dispose de deux niveaux de capacité de travail, 25 ft-lb et 31 ft-lb, et fonctionne avec une pression interne nominale de 150 psi.

Le UG-25+ constitue donc une solution particulièrement intéressante lorsqu’un client souhaite moderniser un 3161 sans remettre en cause toute l’architecture mécanique de la machine.
