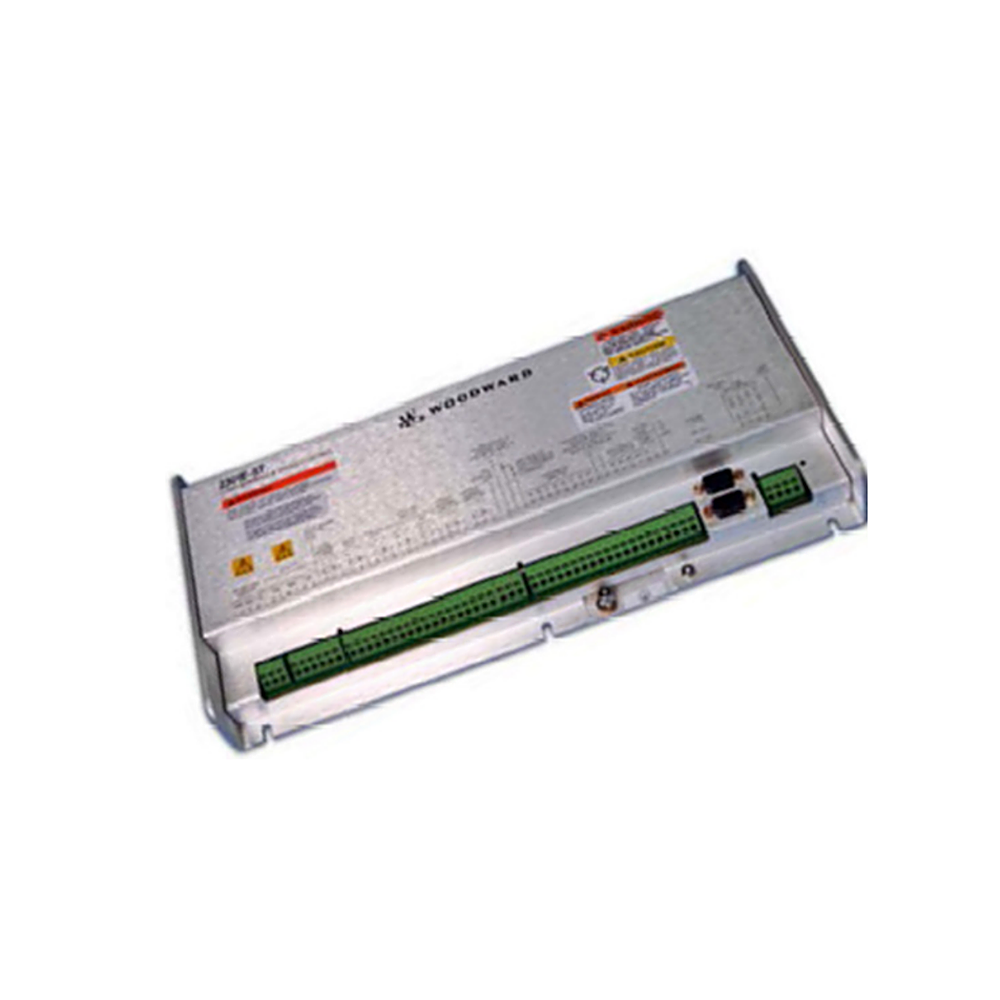

Le 2301E-ST de Woodward pilote et protège les petites turbines vapeur à une vanne entraînant un alternateur, une pompe ou un compresseur. Configurable sur PC, conforme API-611, avec partage de charge intégré. Fourniture et support par NCG.
| Type | Contrôle numérique de turbine vapeur |
|---|---|
| Alimentation | 24 VDC / variantes catalogue |
| Implantation | Ordinary Location ou Zone 2 selon version |
| Documentation | Product Spec 03407 ; Manual 26694 |
| Application | Turbines vapeur industrielles |
Le 2301E-ST est un contrôleur de turbine vapeur de Woodward destiné aux petites turbines à une seule vanne qui entraînent un alternateur, une pompe ou un compresseur. Ses algorithmes internes gèrent le démarrage, l’arrêt, la régulation et la protection de la turbine. L’utilisateur le configure lui-même sur PC avec l’outil Control Assistant.
Le contrôleur assure la régulation de vitesse, la rampe d’ouverture de la vanne de démarrage, les démarrages manuel, semi-automatique ou automatique, les logiques d’arrêt et d’alarme et la protection survitesse. Une option permet d’alimenter l’actionneur directement par le contrôleur.
Selon l’application et les entrées / sorties disponibles, on peut activer l’évitement des vitesses critiques, la régulation de procédé, une consigne de vitesse ou de charge à distance, le fonctionnement isochrone ou en statisme (kW ou actionneur), et deux entrées de vitesse pour répondre à la norme API-611.
Le capteur de puissance générateur (TP et TC) et le partage de charge avec transfert progressif en font une solution économique pour les petits groupes. Une entrée synchroniseur accepte un SPM-A ou un SPM-D, et un port RS-422 permet de dialoguer en Modbus avec le contrôle-commande.
Le 2301E-ST existe en version zone ordinaire (8273-1013) et en version Zone 2 pour zone dangereuse (8273-1014). NCG fournit le contrôleur et accompagne sa configuration sur site.
Sur les petites turbines vapeur à une seule vanne, entraînant un alternateur, une pompe ou un compresseur.
Oui. Il accepte deux capteurs de vitesse, comme l’exige la norme API-611.
Oui. Il intègre un capteur de puissance générateur et le partage de charge avec transfert progressif, utile pour les petits groupes turbo-alternateurs.
L’utilisateur, sur PC avec Control Assistant. NCG peut s’en charger lors de la mise en service et assurer le support.
