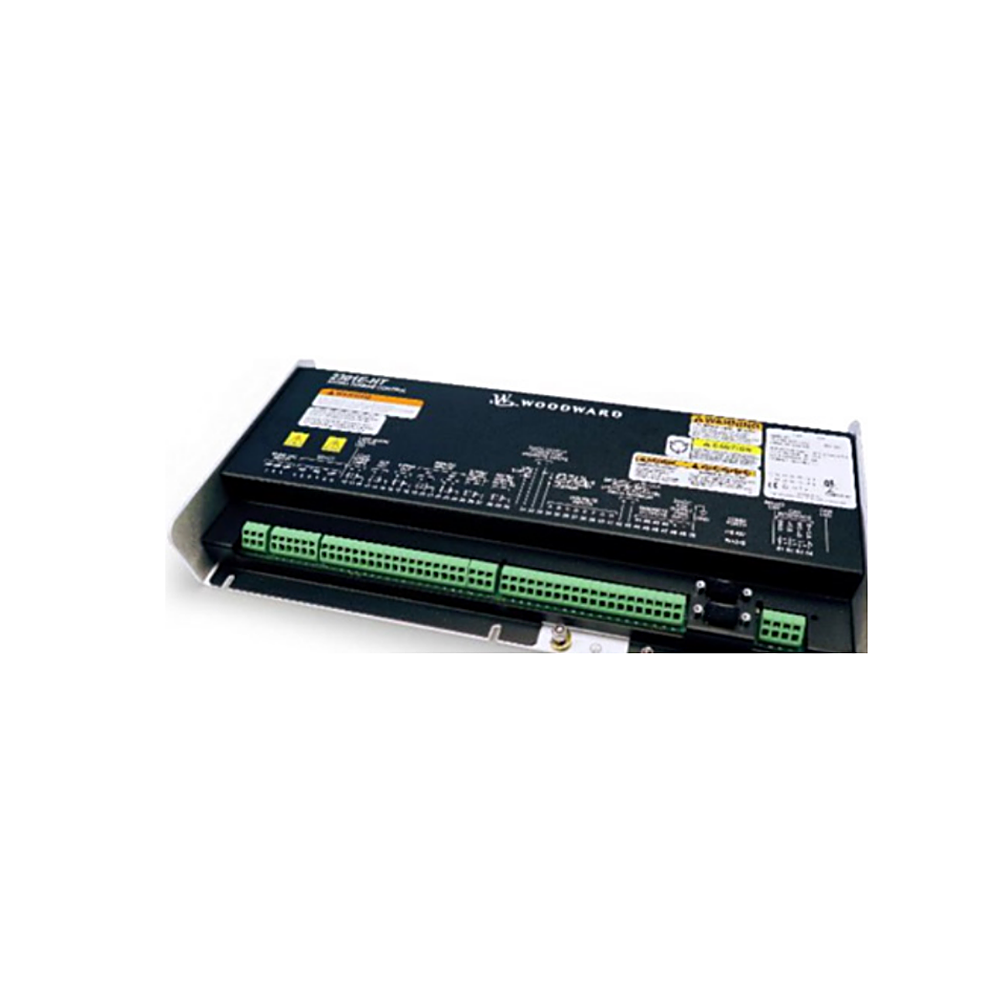

Le 2301E-HT de Woodward est un contrôleur standard pour petites turbines hydrauliques Francis : démarrage, arrêt, régulation vitesse, charge et niveau, protection survitesse. Configurable sur PC sans développement. Fourniture et support par NCG.
| Type | Contrôle numérique pour turbine hydraulique Francis |
|---|---|
| Alimentation | 24 VDC |
| Zone | Ordinary Location |
| Documentation | Product Spec 03459 ; Manual 35092 |
| Application | Turbines Francis |
Le 2301E-HT est un contrôleur standard de Woodward conçu pour les petites turbines hydrauliques Francis. Il intègre les algorithmes pour démarrer, arrêter, réguler et protéger la turbine, sans développement spécifique : l’exploitant le configure sur PC avec le logiciel Control Assistant.
Le contrôleur embarque trois PID, hors ligne, en ligne et charge de base, avec une séquence de démarrage et des transferts sans à-coup entre modes. Il gère la régulation de vitesse, le statisme en kW ou en position, la charge de base et la régulation de niveau, côté retenue ou côté aval. On y trouve aussi la limitation d’ouverture du distributeur, les consignes analogiques à distance pour la vitesse, le niveau et la puissance, et une action anticipatrice.
Le 2301E-HT assure la protection survitesse avec logique d’essai, la détection de rotation lente, l’autorisation de frein, la commande du disjoncteur générateur et la priorité local / distance. Il accepte deux capteurs de vitesse et des sorties actionneur au choix en 4-20 mA, 0-20 mA ou 0-200 mA.
Le contrôleur tient sur une carte unique dans un châssis en tôle pour zone ordinaire, alimenté en 24 VDC (référence 8237-2046). Deux ports série permettent de le relier au contrôle-commande de la centrale en Modbus RTU, et les modules LINKnet HT étendent ses entrées / sorties. NCG le fournit et accompagne sa configuration et sa mise en service.
Pour les petites turbines hydrauliques de type Francis. Pour les turbines Pelton ou Kaplan, Woodward propose le 505HT.
Non. Le contrôleur est configurable sur PC avec Control Assistant : modes PID, séquences de démarrage et entrées / sorties.
Vitesse, statisme en kW ou en position, charge de base et régulation de niveau amont ou aval, avec consignes à distance.
Oui. NCG fournit le contrôleur et accompagne sa configuration, sa mise en service et sa maintenance.
