Une machine tournante, ça ne se modernise pas en une fois. Ça évolue, par étapes, au fil du temps. Cette semaine, retour sur un GTA installé dans une usine de valorisation de déchets, au nord de Paris.
Étape 1 de la modernisation machine tournante : du Woodward 505 au 505D

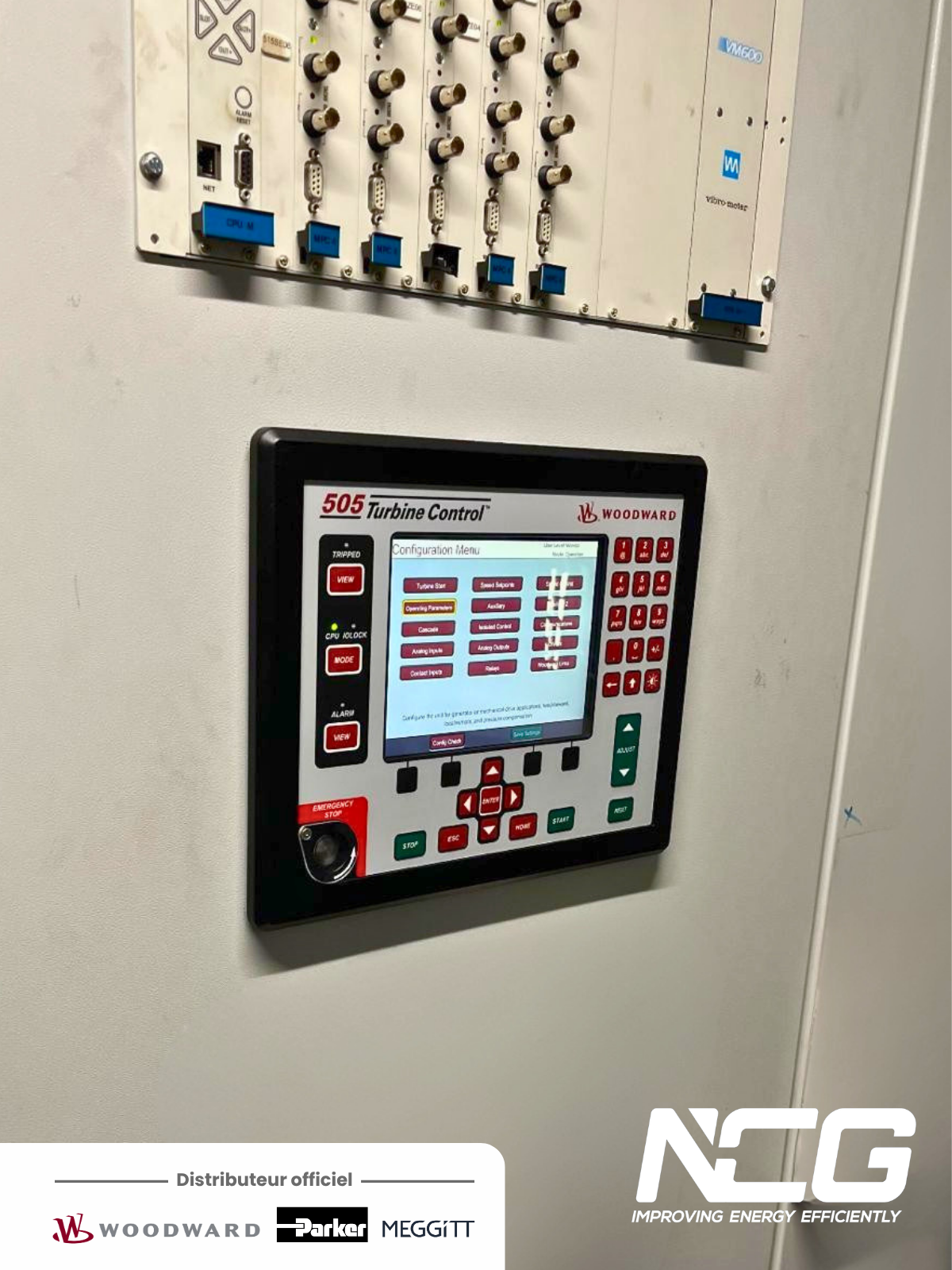

Première étape, déjà bouclée il y a quelque temps : la modernisation du régulateur Woodward 505, remplacé par un 505D.
Selon la documentation officielle Woodward, le 505D est la nouvelle génération du régulateur numérique 505, basée sur la plateforme robuste et éprouvée à l'échelle mondiale du 505 original. Il s'agit d'un drop-in upgrade, conçu pour remplacer directement les régulateurs 505 existants, avec des protocoles de communication étendus, des algorithmes de contrôle intelligents et adaptatifs, ainsi que des outils de service avancés intégrant data logging et fonction RemoteView pour la supervision à distance. Le 505D conserve la philosophie du 505 (régulateur numérique configurable pour turbines à vapeur avec actionneurs simple ou split-range) tout en modernisant l'interface, désormais une HMI graphique multilingue.
Étape 2 de la modernisation machine tournante : l'upgrade du rack VM600 MK1 vers MK2

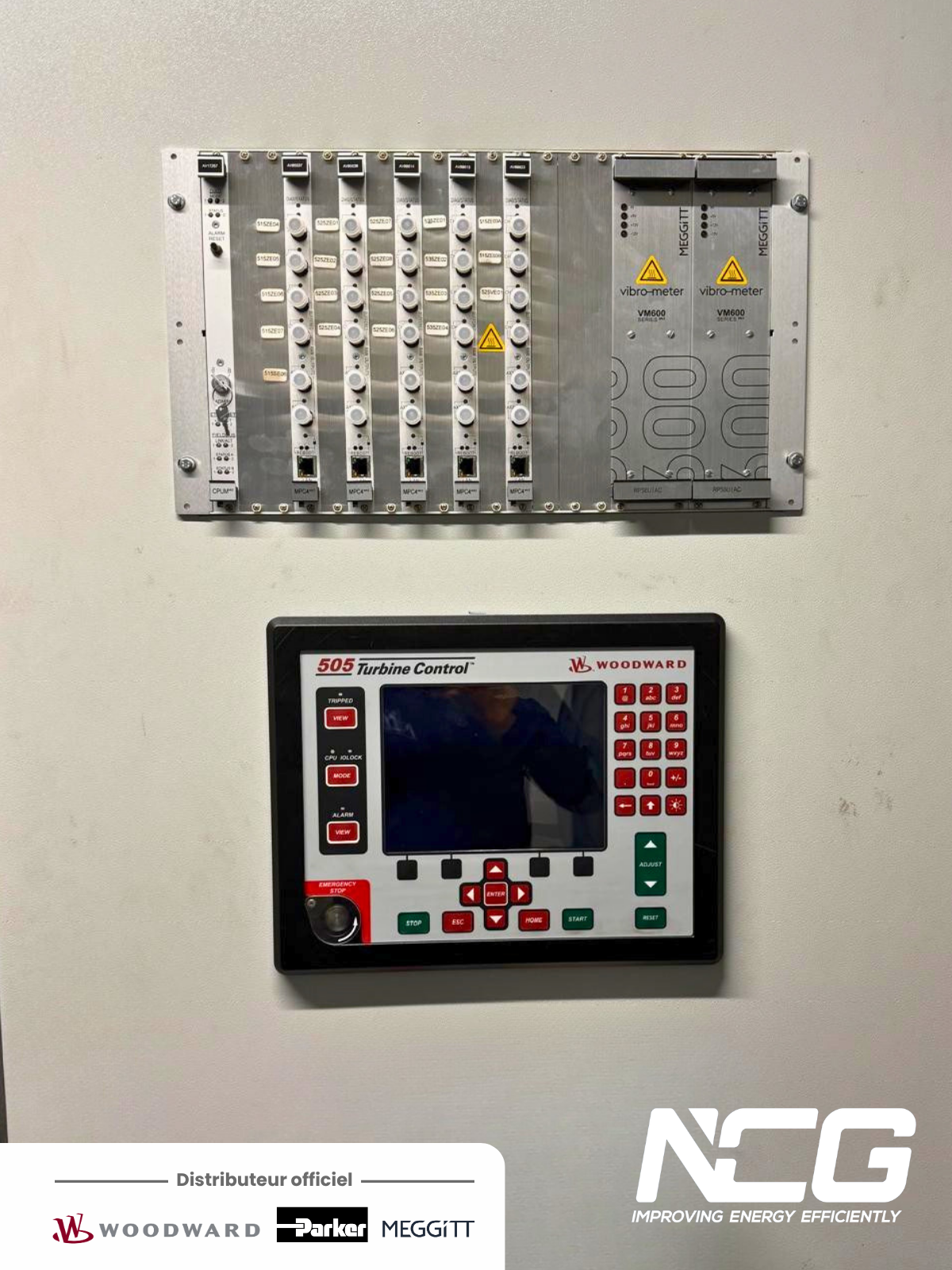

Et puis là, nous avons enchaîné avec l'upgrade du rack VM600 MK1 vers un VM600 MK2.
D'après la documentation officielle Parker Meggitt Vibro-Meter, le VM600 MK2 est la seconde génération du système de surveillance et de protection des machines VM600. Il a été conçu pour traiter de manière centralisée une large gamme d'entrées dynamiques provenant d'équipements critiques tels que turbines à gaz, à vapeur et hydrauliques, machines tournantes à haute valeur, ainsi que les équipements de balance of plant. Son architecture en rack 19 pouces 6U permet une haute densité de canaux, jusqu'à 72 canaux de protection et de condition monitoring par rack.
Le VM600 MK2 est certifié SIL 2 pour la protection vibratoire, ce qui le rend adapté aux machines tournantes les plus critiques. Il intègre par ailleurs les exigences API 670 grâce à une séparation stricte entre la fonction de protection et la fonction de condition monitoring, gérées par deux logiciels distincts : VibroSight Protect pour la configuration de la protection, et VibroSight Capture pour le condition monitoring.
Honnêtement, ce genre de chantier, ça ne se voit pas forcément de l'extérieur, mais ça change beaucoup de choses sur la fiabilité et le suivi de la machine au quotidien.
Une disponibilité préservée pour la modernisation de la machine tournante
Une usine de valorisation de déchets, ça ne s'arrête pas comme ça. Chaque heure de production compte. Moderniser la surveillance et la régulation, c'est aussi, et surtout, garantir que la machine reste disponible, longtemps, dans de bonnes conditions. C'est précisément la logique d'une démarche de maintenance préventive bien pensée : intervenir au bon moment, sur les bons sous-ensembles, sans pénaliser l'exploitation.
Prochaine étape
Prochaine étape ? Le remplacement du rack de survitesse. On vous racontera ça.
Bref, encore une belle intervention de l'équipe, sur le terrain, là où ça compte vraiment.
FAQ - Modernisation de machine tournante : les questions clés
Pourquoi moderniser une machine tournante par étapes plutôt qu'en une seule fois ?
Une machine tournante critique, comme un GTA en valorisation de déchets, ne peut pas être arrêtée longtemps : chaque heure d'indisponibilité a un coût opérationnel direct. Avancer par briques successives (régulateur, puis surveillance, puis survitesse) permet de profiter des fenêtres d'arrêt programmées sans pénaliser la production et de lisser l'investissement dans le temps.
Qu'apporte la migration du Woodward 505 vers le 505D ?
Selon la documentation officielle Woodward, le 505D est un drop-in upgrade du 505 historique. Il apporte des protocoles de communication étendus, des algorithmes de contrôle intelligents et adaptatifs, des outils de service avancés avec data logging et fonction RemoteView, et une HMI graphique multilingue intégrée. La philosophie du 505 (régulation pour turbines à vapeur avec actionneurs simple ou split-range) est conservée.
Quelles différences entre le VM600 MK1 et le VM600 MK2 ?
Le VM600 MK2 est la seconde génération du système. Il apporte une certification SIL 2 (IEC 61508) pour la protection vibratoire, la conformité à la norme API 670 5th edition grâce à la séparation stricte protection / condition monitoring, jusqu'à 72 canaux par rack et deux logiciels distincts (VibroSight Protect pour la protection, VibroSight Capture pour le condition monitoring).
Pourquoi la modernisation est-elle particulièrement importante dans une usine de valorisation de déchets ?
La valorisation énergétique des déchets est une activité à flux tendu : les déchets entrants doivent être traités en continu, et la production d'énergie associée alimente souvent le réseau ou des consommateurs industriels. Une indisponibilité du GTA a donc un double impact, opérationnel et économique. Fiabiliser la régulation et la surveillance protège directement le taux de disponibilité de l'installation.
Quelle est la prochaine étape pour ce GTA ?
La prochaine étape déjà identifiée est le remplacement du rack de survitesse, élément essentiel du dispositif de protection de la machine. Nous reviendrons sur cette intervention le moment venu pour partager le retour d'expérience.
Pourquoi confier la modernisation à NCG ?
NCG est distributeur officiel Woodward et Parker Meggitt en France et en Afrique francophone, avec deux ateliers en France (Le Havre, Marseille) et une équipe formée par les constructeurs. Cela garantit l'accès aux pièces d'origine, à la documentation à jour et à l'expertise terrain sur la totalité du cycle de vie des plateformes. Contactez-nous pour échanger sur un projet.
Vous opérez une machine tournante équipée de régulateurs Woodward ou de systèmes de surveillance Parker Meggitt et souhaitez engager une démarche de modernisation par étapes ? Contactez nos équipes pour échanger sur votre projet.
